Les sécurités (MAJ 04/02/18)
Lorsqu'on imagine et fabrique un tel système, il vaut mieux envisager tous les scenarii catastrophe possibles. Outre les sécurités citées ci-dessus concernant l'ECS, il y en a d'autres d'un point de vue programmation. Autrement dit, comment doit réagir le système si :
-
EDF coupe le courant suffisamment longtemps pour que les panneaux se vident et atteignent une température > 100°C ?
-
quand celui-ci est rétablie, doit-on faire circuler de l'eau dans des capteurs trop chaud à vide ?
-
si la température du circuit solaire (avec de l'eau je le rappelle) excède 90°C durant le fonctionnement, la vaporisation guète ! ! !
-
si la tuyauterie au grenier à vide est à -10°C et les panneaux assez chaud pour capter les calories (situation très fréquente en Alsace en hiver), doit-on faire circuler ou pas (le bouchon guète) ?
Vous l'aurez compris, travailler avec de l'eau simple implique de se poser ces questions.
Sécurité "trop chaud"
Le "trop chaud" pour moi équivaut à une température du circuit solaire >90°C. Il faut à ce moment là :
-
une sécurité programmée qui va instantanément stopper la circulation et vidanger les panneaux
-

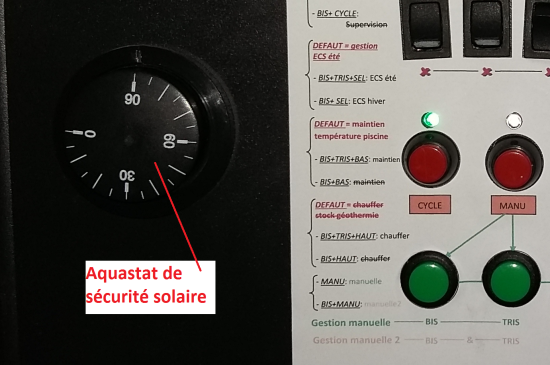

une 2ème sécurité mécanique (aquastat sur la sortie des panneaux) qui enclenche et qui coupe l'alimentation électrique générale entraînant la vidange. Celle-ci fonctionnera à coup sûr alors que la précédente peut bugger :
De plus, en programmation, si le delta entre le stock et les panneau est trop grand (>40°C), pas de mise en marche pour éviter les chocs thermiques.
Sécurité "trop froid"
Vous avez peut-être remarquer que j'ai 2 sondes intitulées "grenier haut" et "grenier bas". Ces dernières mesurent la température des tuyaux à vide et, en hiver, je suis déjà descendu sous les -15°C !
Donc la programmation est la suivante :
-
de 0°C à -4°C : j'envoie normalement l'est qui est aux alentours de 20°C quand les conditions sont réunies. Avec des tuyaux en cuivre de Ø18mm, c'est assez gros pour éviter les bouchons (j'ai testé cet hiver).
-
de -4°C à -15°C : je réalise en cycle de préchauffage en envoyant l'eau quelques secondes (à calculer en fonction de la distance) puis je stoppe. Cela redescend dans le stock et se recharge en calories. Puis 2ème cycle identique. Puis finalement démarrage du cycle normal. J'ai testé par -14°C, aucun problème.
Curieusement, je me suis rendu compte (en observant les panneaux pressurisés d'un voisins lointain) que le mien commençait à capter plus tôt que les siens. Après réflexion faite, il est vrai que l'air chauffe plus vite que l'eau glycolé.
Donc le drainback est plus performant.
Sécurité "échangeur ECS percé" (MAJ 04/02/18)
Comme je suis un peu tordu d'esprit (mais ça aide), je me suis posé la question des conséquences immédiates d'une rupture de l'échangeur au bas du ballon ECS.
Elles sont multiples dans mon installation :
-
passage immédiat de la pression du réseau d'eau potable dans le circuit solaire .... et inversement ! !
soit environ 3.5 bar statique (j'ai un limiteur de pression à l'entrée sinon ça aurait été 5 bar !)
-
Confinement de cette pression au circuit solaire "ECS" (circuit jaune ci-dessous) puisque les vannes 3 voies numérotées 3 et 4 sont en position "stock" :
Imaginons maintenant que les conditions d'une mise en route en mode "chauffe ECS" soient réunies.
Conséquences :
-
mise en remplissage des capteurs en position "stock"
-
bascule en mode "chauffage ECS" (manipulation des 2 vannes précédentes) ....... catastrophe !
Le circuit solaire restera à 3.5bar ...... les 2 limiteurs de pression (cave et haut capteurs) s'ouvrent et m'inondent la cave et le grenier ...... et le reste de la maison par ricochet ! sans compter les m3 d'eau du réseau facturés !
-
même si ces derniers ne s'ouvrent pas, les panneaux ne se videront pas et si nous sommes en hiver ....... !

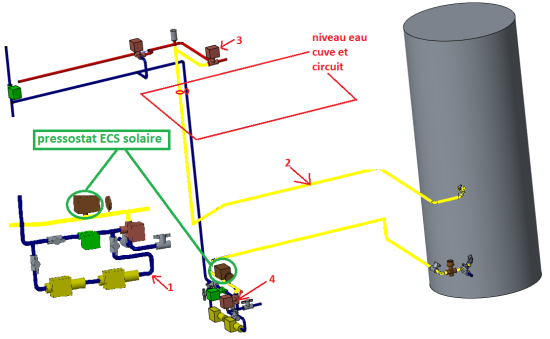

La solution viendra du pressostat sur le circuit solaire ECS (en vert) :
Si mon échangeur vient à se rompre, l'augmentation soudaine de pression va être détecté par ce pressostat. Il suffit donc de prendre en compte ce signal dans la programmation et d'interdire toutes activités solaires tant que le problème n'est pas résolu !
