Procédez ainsi pour retirer les ponts de plastique :
1. Entre le boîtier et la borne à ressort
, placez le tournevis plat au niveau du pont de
plastique droit
2. Appuyez le tournevis plat avec précaution vers la gauche
. Soulevez ainsi la borne
à ressort
vers la droite jusqu'à ce que le pont de plastique
soit dégagé.
3. Tirez à la main le pont de plastique vers le haut
.
4. Le retrait du pont de plastique gauche s'effectue de manière correspondante.

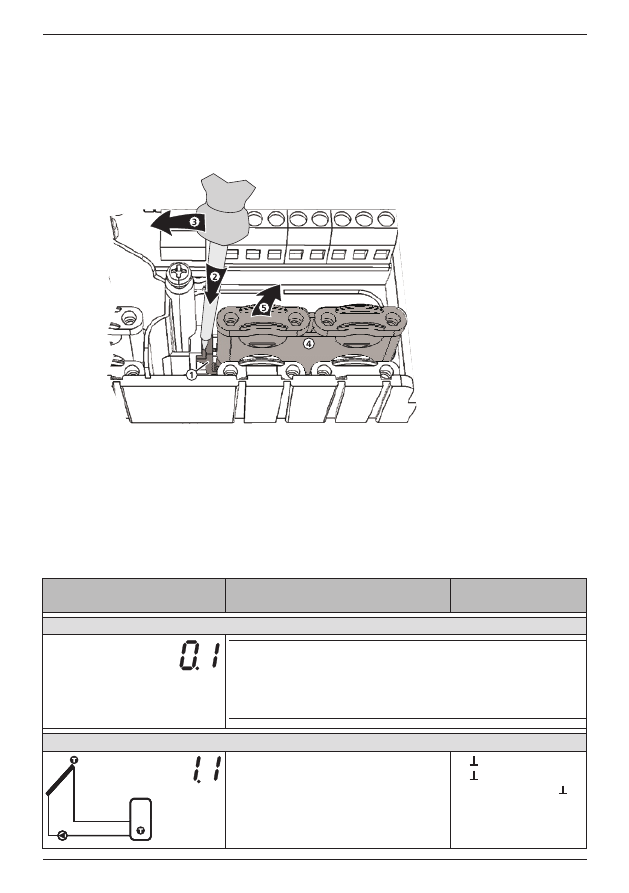

Fig. 5: retrait du pont de plastique droit
3.4
Affectation des bornes
Pour chaque système solaire pouvant être sélectionné sur le régulateur, les composants
externes (pompes, vannes, sondes de température) doivent être raccordés aux bornes
prévues à cet effet. Le tableau ci-après contient les informations suivantes :
• Graphique et numéro du système solaire sur l'affichage du régulateur. Le graphique
sert d'aperçu, il ne constitue pas un dessin technique.
• Occupation des bornes des composants raccordés
Affichage
Légende
Occupation des
bornes
aucun système
Remarque
Aucun système n'est utilisé lorsque seules les fonctions sont utili-
sées. Si aucun système n'est sélectionné, l'ensemble des entrées et
des sorties est disponible pour les fonctions. Pour plus d'informa-
tions, veuillez consulter la section 9, p. 28.
1 ballon, 1 champ de capteurs
T1
T2
R1
T1 : sonde du champ de capteurs
T2 : sonde de la partie inférieure du ballon
R1 : pompe du circuit solaire
1,
2,
R1, N, PE (PWM R1,
1)
)
