Présentation du projet général

---

A. Présentation général du projet

Le but de ce projet est à la demande du président de l'association APPER Mr Amet, de réaliser une maquette permettant de promouvoir les principes de l'association sur les différents stands qu'ils pourraient animer.

La machine en fin de réalisation doit être capable suivre le soleil en horizon et en vertical avec un échantillonnage compris dans un intervalle de 15 min.

B. Cahier des charges fonctionnelles

1. Le client

APPER (Association Pour la Promotion des Énergies Renouvelable)
Chemin des serres
04170 St André les Alpes
e-mail : apper.solaire@free.fr
site : Site APPER

2. Situation du projet dans son contexte

Il s'agit de réaliser un suiveur photovotaïque à partir d’actionneurs imposés. Il s'agit aussi d'apporter un maximum de contributions sur le site de l' APPER qui est un site collaboratif :
- enrichir la partie pratique par les réalisations des BTS CRSA du lycée les Iscles.

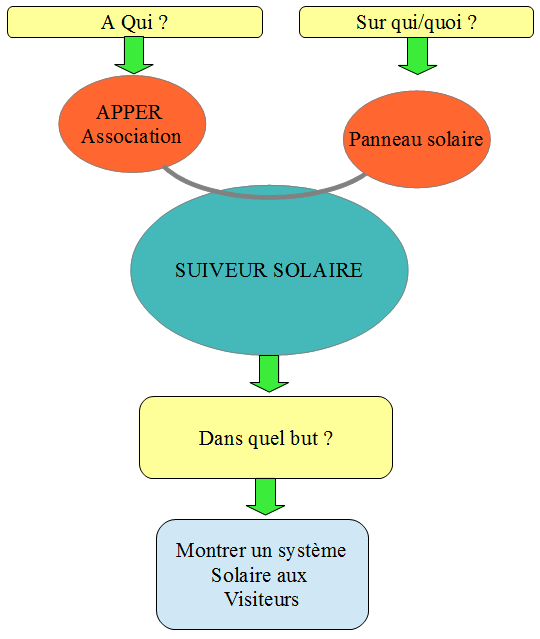

3. Énoncé du besoin

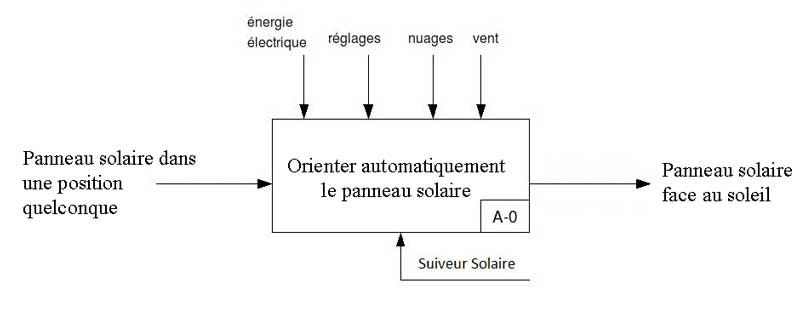

4. Fonction globale

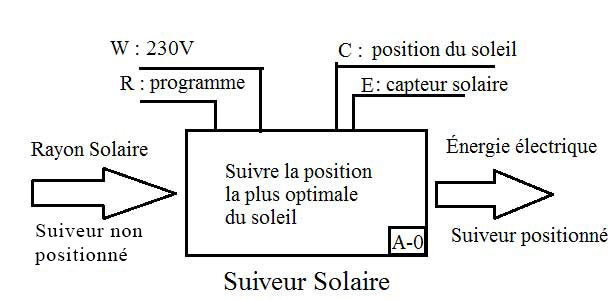

5. Matière d’œuvres

La matière d’œuvres sont les rayons du soleil qui vont être convertis en énergie,
La matière d’œuvres entrantes sont les rayons du soleil.
La matière d’œuvres sortantes est la production énergétique exprimée en watt.

6. Caractérisation des fonctions (FAST)

La classe de flexibilité placée auprès du niveau d’un critère d’appréciation permet de préciser son degré de négociabilité ou d’impérativité.
→ Si la flexibilité est nulle (F0) le niveau de la fonction est impératif.
→ Si la flexibilité est faible (F1) le niveau de la fonction est peu négociable.
→ Si la flexibilité est moyenne (F2) le niveau de la fonction est négociable.
→ Si la flexibilité est forte (F3) le niveau de la fonction est très négociable.

Fonctions	Caractéristiques	Critères	Niveaux	Flexibilités
FP1	Optimiser le rendement énergétique du panneau solaire en suivant le soleil	Course sur l'axe des X -Inclinaison max -Inclinaison mini Course sur l'axe des Z	60° 70° 10° 180°	F0 F0 F0 F0
FC1	Résister aux conditions climatiques	Pluie Neige Soleil Vent	Bloc étanche Matériaux résistant aux températures négatives Matériaux résistant aux UV Vitesse vent : 120 Km/h → 4320N avec panneau 0.5m²	F0 F0 F0 F0
FC2	Simple d'utilisation et ergonomique	Ergonomie	Manutention à hauteur d'homme	F1
FC3	Doit être solide et sécurisé	Armature en acier	Caches de protection Usure des composants de montage et démontage	F1 F1
FC4	Rendre le système transportable dans une voiture	Déplacement Montable et démontable	Roulettes x4 dont 2 avec freins Structure en I	F1 F1
FC5	Respecter les normes électriques et mécaniques	Normes	Toutes	F0

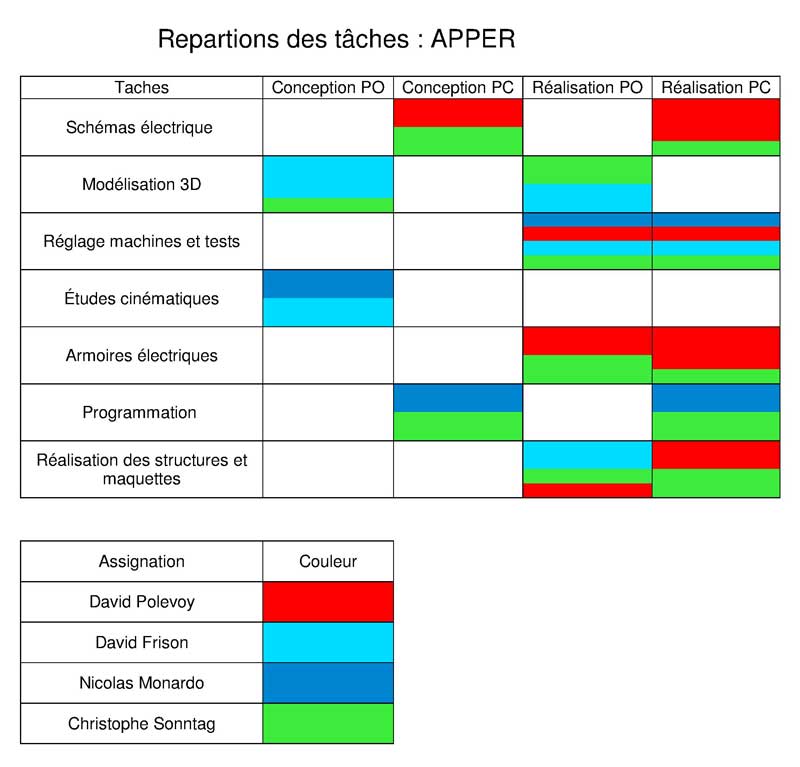

7. Travail à effectuer

C. Photographie du système

D. Objectif du thème

Réaliser un prototype de suiveur solaire avec une contrainte matériel et permettre à l'association APPER de promouvoir durant leurs expositions ainsi que soutenir le mouvement sur les énergies renouvelables auprès des particuliers comme des professionnels.

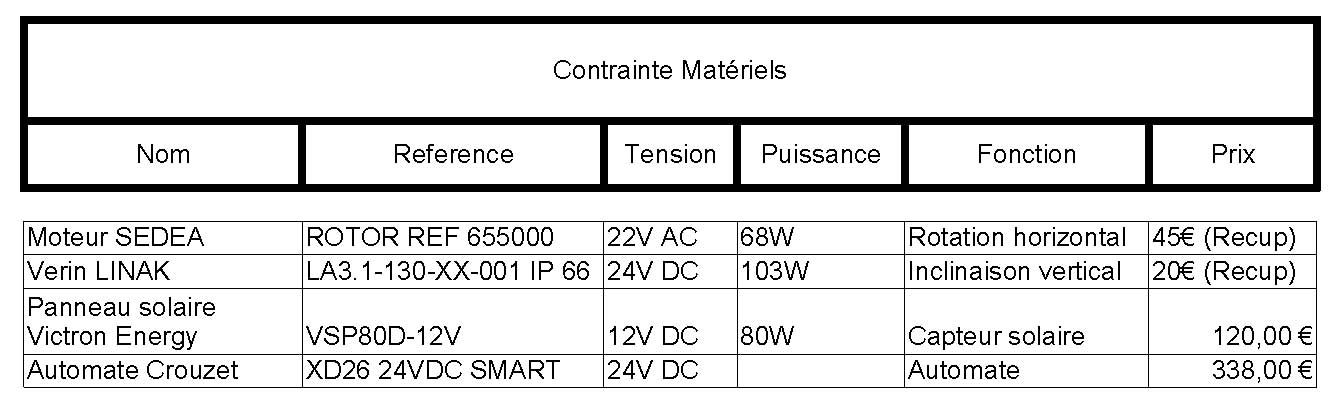

E. Contrainte matériel
