en pratique ... / mes choix en fonction de mes contraintes
le capteur plan -le réservoir de stockage et d'échange -le transport de l'énergie -l' appoint

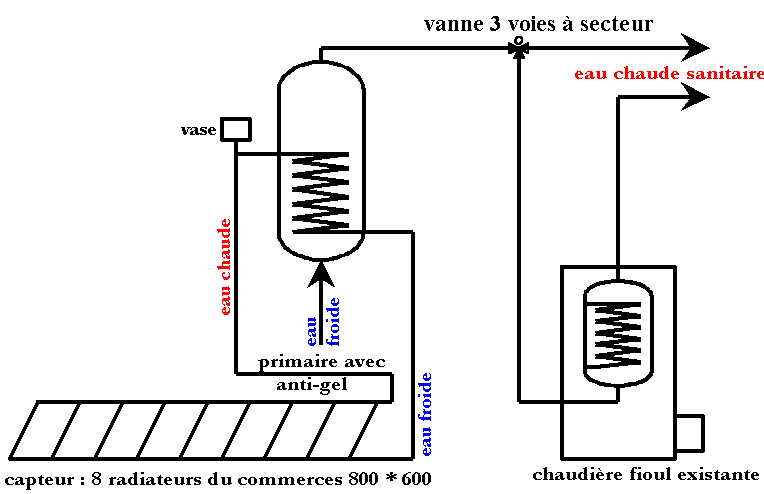

Schéma du chauffe-eau solaire:
principe retenu : en série ou en paralèlle avec la chaudière![]()
1/ le capteur solaire plan à effet de serre (insolateur):
le capteur solaire fini:
sera placé sur la terrasse sous les seuils de fenêtre (longueur 6.5m)
inclinaison par rapport à la verticalelatitude de chez moi : 48N
inclinaison : 58° par rapport à l'horizontale (pour profiter mieux au printemps , à l'automne et en hivervitrage:
- le vitrage normal , épaisseur 4mm ne convient pas à cause de la grêle: 6mm
- distance optimum de l'absorbeur à la vitre: 28mmabsorbeur:
- recouvert de peinture noire matte
- rendement: je vais faire de mon mieux ...
- 8 radiateurs du commerces 800 * 600 ==> 4m2
achetés au bricodepôt du coin (277FF l'unité)isolant:
- laine de roche ep 100 avec pare-vapeur
bricomarché 80FF en tout.coffre:
- contreplaqués de coffrage revétu acheté chez Xilipanplacé où ?

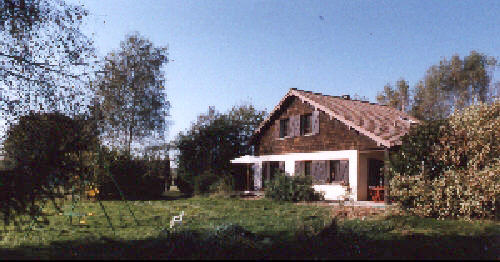

- orienté pile au sud, sur ma terrasse sous les seuils de mes fenêtres (6,5 m de longueur par 0,6 m de haut)
- j'ai coupé 2 ou 3 arbres qui masquaient.montage des capteurs solaire en série ou parallèle ?
- en parallèle avec boucle de tickelman2/ réservoir de stockage et d'échange:
échangeur :
- dans un comble sous mon toît, j'ai un chauffe-eau électrique qui ne sert plus, car je dispose d'une chaudière fioul pour le chauffage et la production d'ECS.
Il est en excellent état, je l'ai donc démonté, enlevé la résistance et mis à la place le serpentin de cuivre verticalement et placé dans la demi partie basse du réservoir
- surface d'échange dans le réservoir : 0.2<S<0.3 fois la surface du capteur
==> c-à-d dans mon cas : 1m2 ==> 23 m de tuyau 14/16 .......eau sanitaire:
d'origine mon chauffe-eau électrique:
- amène eau froide par le bas,
- reprend l'eau chaude par le haut ...isolation:
- d'origine.
3/ transport de l'énergie solaire:
tuyaux :
- cuivre 14/16, longueur environ 50m (ça paraît énorme mais le serpentin en fait presque la moitié),
- le diamètre est un peu petit mais:
- techniquement, il est déjà difficile de cintrer du 14/16 ...
- j'ai une installation de chauffage central qui fonctionne super bien en thermosiphon
avec un montage en "parapluie" et des tuyaux cuivre de cette dimension avec une
longueur de loin supérieure,
- il y avait des promos sur le 14/16 ...
- de toute façon, si ça ne marche pas :circulateur et conduite forcée !clapet anti-retour :
- pas de clapet anti-retour , ma cuve est 3m plus haut que le haut de l'insolateur.montage :
- montage en boucle de Tickelman,circulateur :
- circulateur si ça fonctionne mal en thermosiphon.purgeur, vase, soupape :
- purgeur auto au point haut , vase d'expansion fermé sur l'eau froide le plus près possible des
capteurs et soupape de sécurité près des capteurs sur l'eau chaude (en haut)
Sinon un bac ouvert au point haut peut faire office de ces trois matériels,- je suis équipé d'une chaudière fioul pour le chauffage et la production d'ECS.
homepage - plan - la théorie - 1ère expérience - 2ème expérience - liens -m'aider un peu -
- je me refuse la solution électrique , pas de thermo-plongeur donc,
- je vais utiliser deux ballons distintcs:
- quand le solaire sera suffisant on shunte la chaudière fioul,
- en série: quand l'ensoleillement sera insuffisant: préchauffage de l'eau de la chaudière,
- une vanne 3 voie à secteur pilotée
en manuel
ou
par le système de contact d'origine du ballon électrique.
