auto-construction d'un CESI : chauffe-eau solaire individuel à capteur plan à effet de serre et circuit primaire en pratique ... / album de la construction par ordre chronologique ......
1/octobre 2000 : mes choix techniques sont faits, je peux démarrer !
achat de la plomberie, le gros morceau.
2/ novembre décembre 2000 : réservoir de stockage et d'échange:
Si j'ai décidé de m'attaquer en premier à la transformation de mon chauffe-eau électrique d'origine, c'est parce qu'il me semble que c'est là que va se situer l'un de mes problèmes les plus importants (en plus dehors il commence à faire froid !!!)
![]()
- 1er novembre: purge et démontage du chauffe-eau électrique qui ne sert plus.4 heures
Il est en excellent état, c'est un 200 l . Diam 500mm intérieur, ouverture du bas diam 135 mm. J'ai enlevé la résistance et gardé les deux sondes de température qui pourront peut-être me servir pour un délestage automatique vers ma chaudière fioul quand l'eau sera insuffisamment chauffée par mes capteurs.
- 2 novembre: ouverture d'une lumière de 115*75 à mi-hauteur pour assurer l'entrée supérieure de l'eau chaude du circuit primaire, 1 heure . Elle me permettra de passer un bras pour aider à "visser genre tire-bouchon" le serpentin pour le rentrer à l'intérieur du réservoir. (j'attends de voir, ça m'inquiète un peu...)
- 18 novembre: fabrication des portes basses et hautes pour étanchéifier les lieux de mes Entrées/Sorties de mon serpentin (1 embout fileté au 1/2 pouce sur toute la longueur 50mm brasé sur une tôle acier doux de 4mm) 4heures

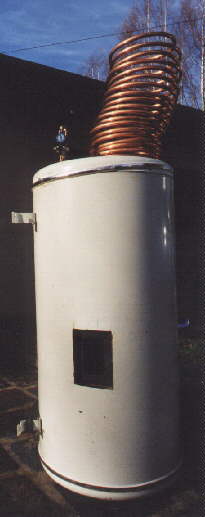

- 19 novembre: fabrication du serpentin de cuivre: pas une mince affaire
Il faut le placer verticalement et dans la demi partie basse du réservoir. J'ai acheté 25m de tuyaux de cuivre recuit diam14/16 en bobine. Il faut au moins 19 spires de 30cm de diam pour réaliser le quota de surface d'échange (18 mètres mini ! soit: 0.8 m² ). 30cm de diam de spires seulement, à cause du diam de l'ouverture du bas. Il faut que l'ensemble tienne sur une hauteur de 500mm !
Mise en forme générale du serpentin: 3 heures,
Réalisation de la connectique (extrémités) , j'ai passé 2 heures pour rien à essayer de tordre les extrémités correctement, même avec des outils ça ne marche pas, le tuyau s'applatit, il faudrait remplir les 19 mètres de sable...![]()

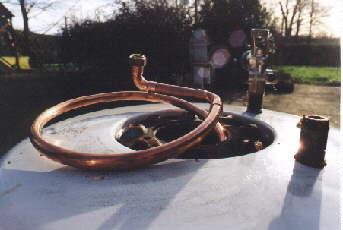

- 11 décembre: 1 heure pour réaliser la connectique (extrémités), cette fois-ci avec coudes et raccords ...c'était tellement plus simple comme cela ! ça y est ! j'ai réussi à passer 20 spires de 0.3 m dans mon réservoir 1 heure . Reste à souder les bouts et étanchéifier l'ensemble (il va me falloir trouver du joint genre néoprène pour ma porte supérieure de 115*75...si quelqu'un a une idée ...
- 13 décembre: mesure de la capacité en liquide des radiateurs: 2.3 litres * 8 radiateurs = 19 litres
+ 50 m de tuyau de 14/16 = 8 litres ---> 8 +19 = 27 litres.
- 15 décembre: livraison panneaux filmés pour le coffre du capteur, découpe des panneaux 1 heure
- 17 décembre: peinture des chants des panneaux découpés pour étanchéité de l'ensemble aux intempéries 1 heure. Je ne trouve toujours pas de joint pour ma porte supérieure de 115*75 du réservoir de stockage, vos idées sont les bienvenues (em: pierre.amet1@libertysurf.fr) !
- 24 décembre : usinage et peinture des logements de vitrage (feuillures) dans les panneaux de côté du caisson de capteur 2 heures.
3/ janvier 2001 : toujours le réservoir de stockage et d'échange:
- 08 janvier: les extrémités du serpentin sont soudées , il ne me manque plus que le joint de la porte supérieure , mais là aussi je crois avoir trouvé un bon tuyau ! merci à Jacky, jeune retraité et roi de la brasure ! 1 heures à deux soit: 2 heures
- 24 janvier j'ai trouvé le joint ( gratuit en plus ...) j'en ai fait deux au cas où ...
4/ fevrier mars 2001 : le capteur:
- 13 fevrier: enlever toutes les ailettes de mes radiateurs du commerce (si elles sont faites pour diffuser la chaleur dans la maison, ici elles freineraient la rapidité de la mise en route du thermo-siphon (inertie)) en 3 heures j'ai réussi à en faire 3
- 21 fevrier: enlever toutes les ailettes de mes radiateurs du commerce (suite) en 3 heures
- 25 fevrier: enlever toutes les ailettes de mes radiateurs du commerce (suite et fin ) en 2 heures
- 03 mars : poncer les radiateurs avant peinture 1 heure
- 07 mars: peindre mes radiateurs en noir mat en 2 heures
5/ avril 2001 : le capteur un peu

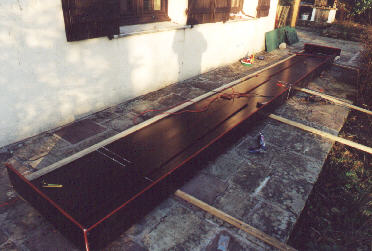

- 7 et 8 avril: assembler le caisson pour le capteur solaire plan 5 heures :
Il commence à faire beau ,
comme chaque année à pareille époque, le ciel m'attire et le soleil comme moteur ce n'est pas mal non plus:
- en mai .......
changement de cap radical : nous avons trouvé un nouveau job pour septembre dans le département des alpes de Haute-Provence, nous vendons notre maison.
Je souhaite que le futur acquéreur puisse finir ce projet, l'idéal serait de trouver un autre citoyen dans mon genre pour prendre la suite ....., je ne désespère pas .
Sinon je terminerai sous une autre latitude, il va me falloir changer les réglages de l'inclinaison du capteur !total jusqu'à maintenant: 38 heures
- Nous venons de vendre notre maison à des gens sensibles aux gaspillages d'énergie.
homepage - plan - la théorie - 1ère expérience - 2ème expérience - liens -m'aider un peu -
Ils s'appellent Florence et Eric ANTOINE; ils ont promis qu'ils allaient terminer ce projet.
