FR

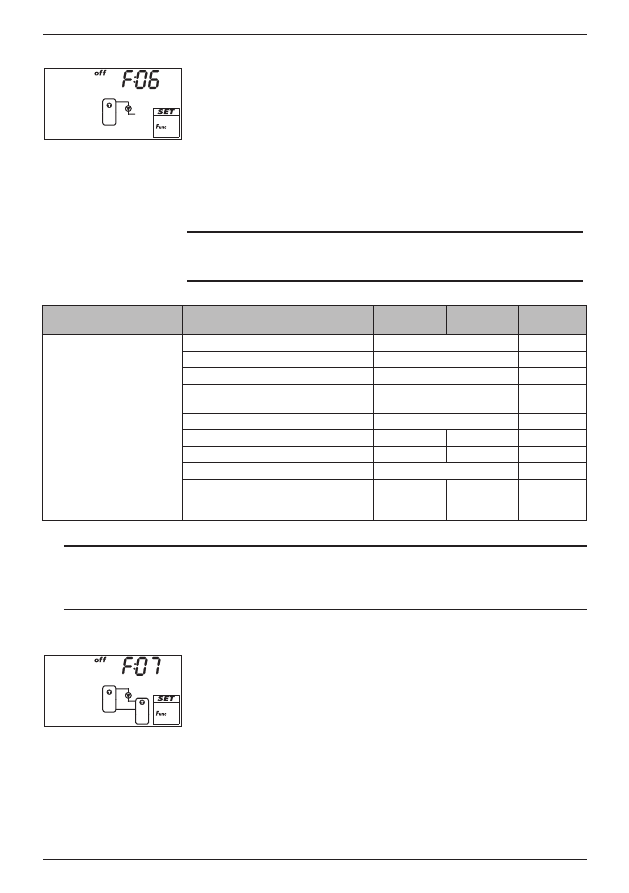

9.3.6 Thermostat
Active et désactive une sortie dépendant de la plage de température
définie d'une sonde (au choix). La fonction peut être limitée dans le
temps et réglée comme suit pour le chauffage ou le refroidissement :
Chauffage : le réglage de la valeur T
on
est inférieur à celui de T
off
.
Si la température de la sonde descend sous la valeur T
on
, la sortie est
activée jusqu'à ce que la température dépasse T
off
.
Refroidissement : le réglage de la valeur T
on
est supérieur à celui de la
valeur T
off
. Si la température de la sonde dépasse la valeur T
on
, la sortie
est activée jusqu'à ce que la température descende sous T
off
.
Limite de temps : si l'heure actuelle est comprise dans l'une des 3 plages
horaires réglables, la fonction est effectuée.
Remarque
Le réglage de la valeur T
on
peut être le même que celui de T
off
. Cepen-
dant, aucune utilisation pratique n'est prévue pour ce réglage.
Affichage
Caractéristique
Min.
Max.
Réglage
d'usine
Activation
on, oFF
oFF
Sortie
sortie libre
R1/R2/R
S
–
Type de pompe (seulement
R1, R2)
AC, HE
1)
AC
Caractéristique de la pompe (seu-
lement
HE)
AA, Ab, C (voir p. 16)
–
Entrée de sonde
1 ... 5
–
Température d'enclenchement T
on
0 °C
180 °C
20 °C
Température d'arrêt T
off
0 °C
180 °C
20 °C
Limite de temps
on, oFF
oFF
Plage horaire 1 Début/Fin
Plage horaire 2 Début/Fin
Plage horaire 3 Début/Fin
0:00
0:00
0:00
23:59
23:59
23:59
00:00/00:00
00:00/00:00
00:00/00:00
1)
Avis
Pompe standard : définissez le réglage
AC !
Pompe à haute efficacité : définissez le réglage
HE !
Consommateurs externes (par ex. un relais 230 V) : définissez le type de pompe
AC !
9.3.7
Thermostat différentiel
Active et désactive de la façon suivante une sortie qui dépend de la dif-
férence de température définie entre 2 sondes au choix et qui est limitée
dans le temps :
si la différence de température dépasse la valeur T
diff on
, la sortie est
activée jusqu'à ce que la différence de température descende sous T
diff off
.
De plus, le déchargement de la source de chaleur peut être limité à une
plage de température précise (T
src min.
/T
src max.
) et le chargement de l'objec-
tif de chaleur à une valeur maximale (T
sink max.
).
Limite de temps : si l'heure actuelle est comprise dans l'une des 3 plages
horaires réglables, la fonction est effectuée.
La régulation de régime de la pompe peut être activée si nécessaire. La stratégie
de chargement de la régulation de régime tente de régler la différence de tem-
pérature en fonction de la différence de température d’enclenchement définie.
