Affichage
Légende
Occupation des
bornes
1 bassin, 1 champ de capteurs
R2
T1
T2
T1 : sonde du champ de capteurs
T2 : sonde du bassin
R2 : pompe du circuit solaire
1,
2,
R2, N, PE (PWM R2,
2)
)
1 bassin avec échangeur de chaleur externe, 1 champ de capteurs
R1
R2
T1
T2
T3
T1 : sonde du champ de capteurs
T2 : sonde du bassin
T3 : sonde de l'échangeur de chaleur externe
R1 : pompe du circuit solaire
R2 : pompe du bassin du circuit de char-
gement
1,
2,
3,
R1, N, PE (PWM R1,
1)
)
R2, N, PE (PWM R2,
2)
)
1 ballon, 1 bassin, 1 champ de capteurs (commande à pompe)
T1
T2
T3
R1
R2
T1 : sonde du champ de capteurs
T2 : sonde de la partie inférieure du
ballon
T3 : sonde du bassin
R1 : pompe du ballon du circuit solaire
R2 : pompe du bassin du circuit solaire
1,
2,
3,
R1, N, PE (PWM R1,
1)
)
R2, N, PE (PWM R2,
2)
)
1 ballon, 1 bassin, 1 champ de capteurs (commande à pompe/vanne)
R1
R2
T1
T2
T3
T1 : sonde du champ de capteurs
T2 : sonde de la partie inférieure du
ballon
T3 : sonde du bassin
R1 : pompe du circuit solaire
R2 : vanne d'inversion du ballon
6)
1,
2,
3,
R1, N, PE (PWM R1,
1)
)
R2, N, PE

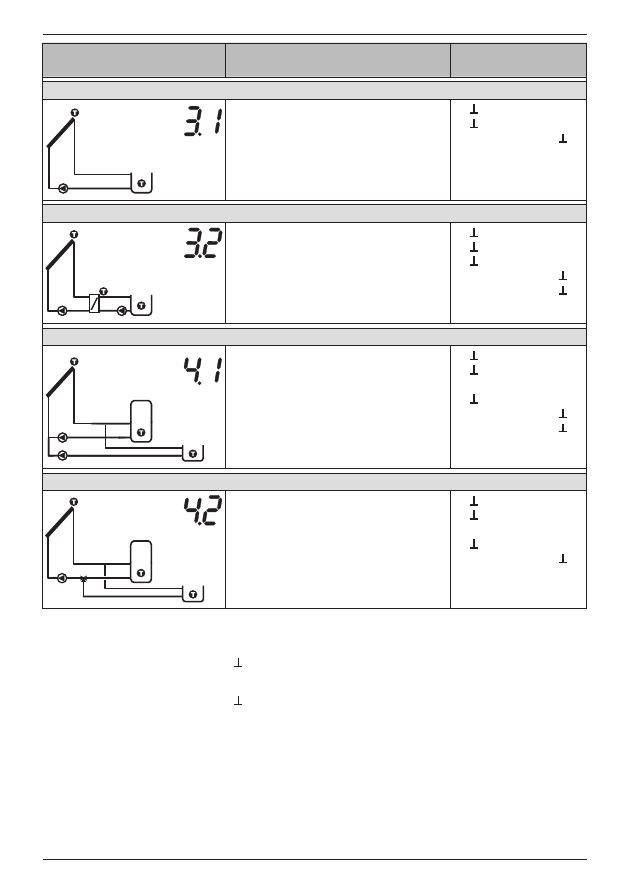

Tab. 1: Affectation des bornes
1)
Occupation des bornes pour pompes à haute efficacité commandées par MLI : l’alimentation
électrique doit être raccordée à la sortie
R1 (N, PE) et la ligne de commande de l’électronique de
la pompe à
PWM R1 et .
2)
Occupation des bornes pour pompes à haute efficacité commandées par MLI : l’alimentation
électrique doit être raccordée à la sortie
R2 (N, PE) et la ligne de commande de l’électronique de
la pompe à
PWM R2 et .
3)
Instruction de montage : lorsque la vanne d’inversion est hors tension, le ballon n’est traversé
par aucun courant.
4)
Instruction de montage : lorsque la vanne d’inversion est hors tension, la partie inférieure du
ballon de stockage (T2) est chargée.
5)
Instruction de montage : lorsque la vanne d’inversion est hors tension, le premier ballon de
stockage (T2) est chargé.
6)
Instruction de montage : lorsque la vanne d’inversion est hors tension, le ballon de stockage
(T2) est chargé.
