Carte interface Alain

Ce schéma est l'intégration des modifications apportées à sa version de départ, au fur et à mesure de son développement sur le forum APPER. Il comporte également les modifications suivantes :

Le filtre RC en sortie est supprimé car la résistance de 10K le composant forme un pont diviseur avec l'impédance d'entrée (Rin) de l’automate à relier à la carte. Une carte calibrée "sur table" (non connectée à un automate, 10V en sortie à pleine échelle), n'offrira qu'une tension de 10 x Rin / (Rin + 10K), une fois connectée à cet automate. Traduction : pour une température sonde de 100°C, un MII n’indiquera que 68,75°C (impédance d'entrée minimale garantie d'un MII = 22K)... La résistance est remplacée par un shunt. Le filtrage des parasites est assuré par le réseau RC déjà présent entre sonde et entrée du premier suiveur.
Correction de formule (forum) : R3 = R4 x ((10V/(Umax-Umin)) – 1).

Modification des valeurs des composants :

Résistance instaurant la valeur du courant dans la sonde: R = 620 Ω (PT100) ou 2 KΩ (PT1000). Courant sonde = 2,016mA (PT00) ou 0,625mA (PT1000). Auto échauffement maximal de la sonde : 0,26°C pour une PT100 à 150°C (coefficient d'auto échauffement de 0,4°C/mW).

Rep	Qte (simple)	Qte (Point milieu)	Désignation	PT100		PT1000
				0/100°C	-20/150°C	0/100°C	-20/150°C
Composants spécifiques selon gamme température et type sonde choisis (pour 1 voie)
R	1		Résistance 1/4 ou 1/2 watt 5%	620 Ω		2 KΩ
P1	1		Potentiomètre ajustable 12 ou 25 tours	100 KΩ
R1	1		Résistance 1/4 ou 1/2 watt 5%	180 KΩ
R2	1		Résistance 1/4 ou 1/2 watt 5%	3,9 KΩ		12 KΩ
R3	1		Potentiomètre ajustable 25 tours	100 KΩ
R4	1		Résistance 1/4 ou 1/2 watt 5%	620 Ω	1 KΩ	1,8 KΩ	3,3 KΩ

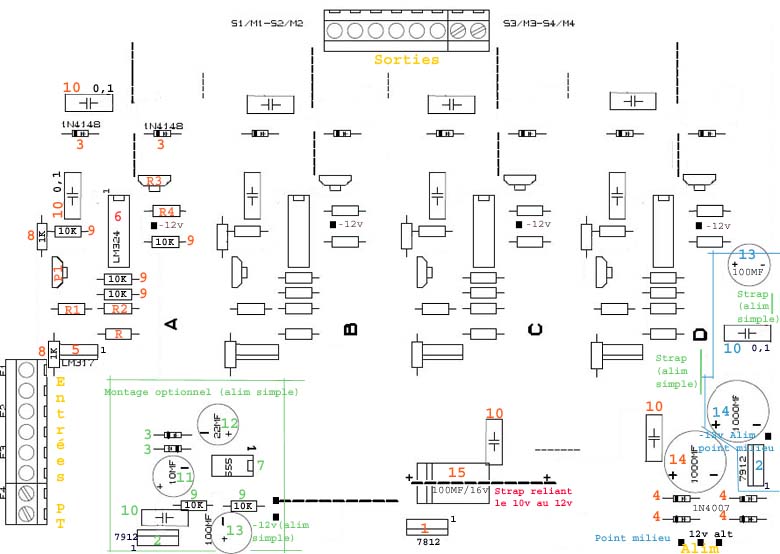

Composants communs aux voies (pour 4 voies) et composants alimentation
1	1		Régulateur de tension fixe 1 A positif 7812
2	1		Régulateur de tension fixe 1A négatif 7912
3	10	8	Diode 1N4148 (diode de commutation)
4	4		Diode 1N4007 (diode de redressement)
5	4		LM 317 T
6	4		LM 324 N, TL064, etc.

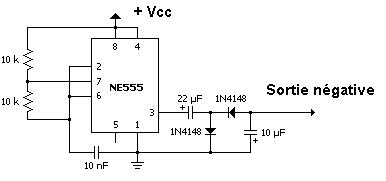

7	1		NE555
8	8		Résistance 1/4 ou 1/2 watt 5%	1 KΩ
9	18	16	Résistance 1/4 ou 1/2 watt 5%	10 KΩ
10	11		Condensateur Polyester LCC Milfeuil	100 NF
11	1		Condensateur électrolytique radial	10 µF/25v
12	1		"	22 µF/25v
13	1		"	100 µF/16v
14	1	2	"	1000 µF/35V
15	1		Condensateur électrolytique axial	100 µF/16v
	8		Bornier de jonction, pas 5.0 mm, 2 poles

Résistances de calibration (1/4 ou 1/2 watt 1%)
	1		Calibration 0°C (0/100 °C) & -20°C (-20/150°C)	100 Ω		1 KΩ
	1		Calibration -20 & 150°C (-20/150 °C)		1,2 KΩ		12 KΩ
	1		Calibration 100°C (0/100 °C)	1,8 KΩ		18 KΩ
	1		Calibration 100°C (0/100°C)	150 Ω		1,5 KΩ
	1		Calibration 150°C (-20/150 °C)		180 Ω		1,8 KΩ

Gamme Temp (°C)	Réglage	Temp Calib. (°C)	Tension sortie (volts)	PT100	PT1000
0/100°C	Min	0	0	100 Ω	1 KΩ
"	Max	99,90	9,990	150Ω & 1,8 KΩ en //	1,5KΩ & 18 KΩ en //
-20/150°C	Min	-20	0	100 Ω & 1,2 KΩ en //	1 KΩ & 12 KΩ en //
"	Max	146,81	9,812	180 Ω & 1,2 KΩ en //	1,8 KΩ & 12 KΩ en //
