Les vannes trois voies permettent
le basculement des réseaux d'echange de chaleur.
exemple : passage du mode eau chaude sanitaire au mode murs chauffants, et inversement.
Comment fonctionne une vanne trois voies inverseuse ?
Un servomoteur positionné sur le dessus de la vanne agissant par quart de tour permet d'ouvrir ou de fermer deux orifices de celle-ci. Deux positions sont donc possibles. position A-AB ou B-AB
- AB est l'orifice relié au(x) champ(s) de capteurs (sortie).
- A est l'orifice relié au ballon d'eau chaude (une des entrée).
- B est l'orifice relié aux murs chauffants (l'autre entrée).
Bistable, Monostable ?
Différencier les deux :
Le régulateur solaire envoie un signal TOR (tout ou rien) pour la commande de la vanne trois.
On comprend donc qu'il est préférable d'y raccorder une vanne monostable qui revient à sa position initiale lorsque le régulateur n'envoie pas de signal.
Comment faire si on ne dispose que d'une vanne bistable ?
Il est donc nécessaire d'utiliser un relais.
Le relais.

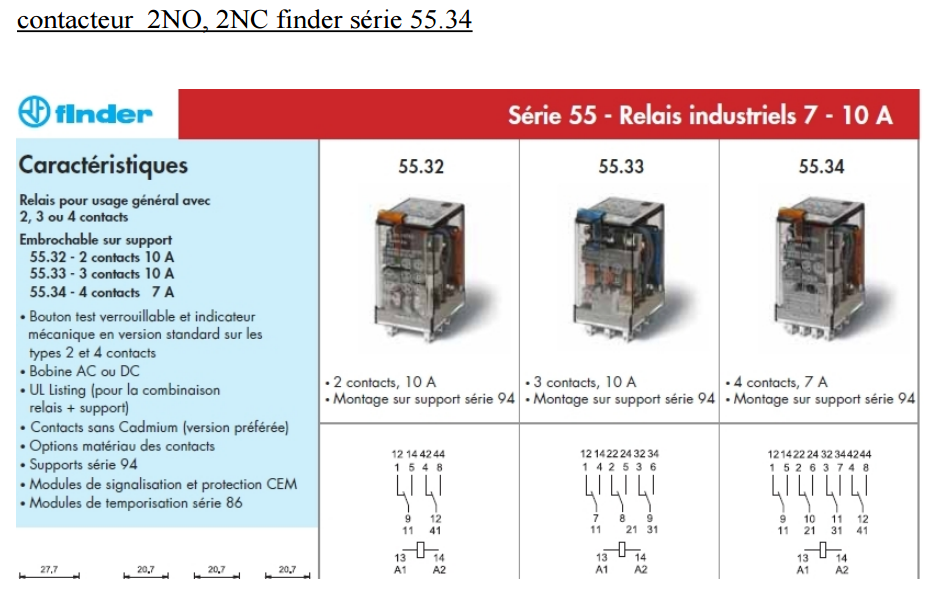

Le relais recommandé est le suivant :
Le relais permet, dans notre cas, de s'accorder au régulateur :
- Lorsque le régulateur envoie un signal au relais, le relais envoie un signal à un des fils de commande de la vanne inverseuse.
- Lorsque le régulateur n'envoie aucun signal, le relais envoie quant à lui un signal à l'autre fil de commande de la vanne.

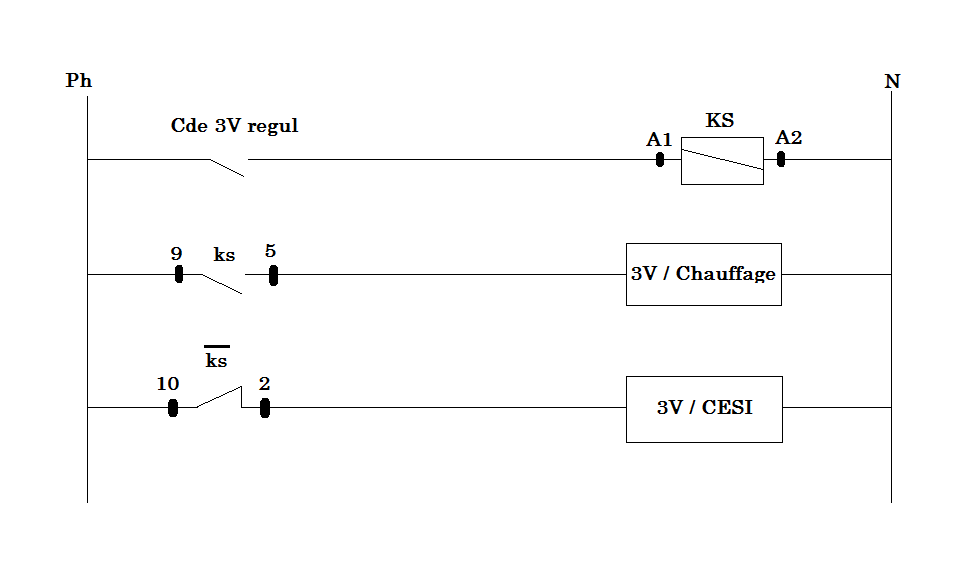

Voici un schéma explicatif :
Cde 3V regul : La commande, en sortie du réglateur, de la vanne trois voies.
3V / CESI : La vanne inverseuse permet le passage du fluide caloporteur du champs de capteur vers le ballon d'eeau chaude.
3V / Chauffage : La vanne inverseuse permet le passage du fluide caloporteur du champs de capteur vers les murs chauffants.
:
ks inv (contact normalement fermé)
Explications :
Lorsque le régulateur envoie un signal pour modifier le positionnement de la vanne, Cde 3V regul se ferme.
Le relais KS s'alimente.
Lorsque KS est alimenté, ks se ferme et ks inv s'ouvre.
3V / Chauffage est activé. 3V / CESI est désactivé.
Lorsque le régulateur n'envoie plus de signal, Cde 3V regul s'ouvre.
KS n'est plus alimenté.
ks s'ouvre et ks inv se ferme.
3V / Chauffage est désactivé. 3V / CESI est activé.
exemple : passage du mode eau chaude sanitaire au mode murs chauffants, et inversement.
Comment fonctionne une vanne trois voies inverseuse ?
Un servomoteur positionné sur le dessus de la vanne agissant par quart de tour permet d'ouvrir ou de fermer deux orifices de celle-ci. Deux positions sont donc possibles. position A-AB ou B-AB
- AB est l'orifice relié au(x) champ(s) de capteurs (sortie).
- A est l'orifice relié au ballon d'eau chaude (une des entrée).
- B est l'orifice relié aux murs chauffants (l'autre entrée).
Bistable, Monostable ?
Différencier les deux :
| Type de vanne | Caractéristiques | Raccordement éléctrique |
| Monostable | - Passe de la position A-AB à la
position B-AB lorsqu'elle est alimentée en courant. - Revient dans sa position initiale A-AB lorsqu'elle n'est plus alimentée. |
- Fil de neutre. - Fil de phase permanente. - Fil de commande (phase). |
| Bistable | - Passe de la position A-AB à la position B-AB
lorsqu'elle alimentée. - Doit être alimentée différemment pour revenir en position B-AB. |
- Fil de neutre. - Fil de commande sens horaire. - Fil de commande sens anti-horaire. |
Le régulateur solaire envoie un signal TOR (tout ou rien) pour la commande de la vanne trois.
On comprend donc qu'il est préférable d'y raccorder une vanne monostable qui revient à sa position initiale lorsque le régulateur n'envoie pas de signal.
Comment faire si on ne dispose que d'une vanne bistable ?
Il est donc nécessaire d'utiliser un relais.
Le relais.
Le relais recommandé est le suivant :
Le relais permet, dans notre cas, de s'accorder au régulateur :
- Lorsque le régulateur envoie un signal au relais, le relais envoie un signal à un des fils de commande de la vanne inverseuse.
- Lorsque le régulateur n'envoie aucun signal, le relais envoie quant à lui un signal à l'autre fil de commande de la vanne.
Voici un schéma explicatif :
Cde 3V regul : La commande, en sortie du réglateur, de la vanne trois voies.
3V / CESI : La vanne inverseuse permet le passage du fluide caloporteur du champs de capteur vers le ballon d'eeau chaude.
3V / Chauffage : La vanne inverseuse permet le passage du fluide caloporteur du champs de capteur vers les murs chauffants.
:
ks inv (contact normalement fermé)Explications :
Lorsque le régulateur envoie un signal pour modifier le positionnement de la vanne, Cde 3V regul se ferme.
Le relais KS s'alimente.
Lorsque KS est alimenté, ks se ferme et ks inv s'ouvre.
3V / Chauffage est activé. 3V / CESI est désactivé.
Lorsque le régulateur n'envoie plus de signal, Cde 3V regul s'ouvre.
KS n'est plus alimenté.
ks s'ouvre et ks inv se ferme.
3V / Chauffage est désactivé. 3V / CESI est activé.
