10 Paramètres
Lors du réglage des paramètres :
• Veuillez respecter les données de service des composants solaires utilisés.
• Tenez compte du fait que les paramètres individuels ne s'affichent et ne peuvent être
modifier que si le système solaire configuré l'autorise.
Cas particulier : Le système
0.1 n'a aucun paramètre, no P s'affiche.
• Tenez compte du fait que dans la majorité des cas d'application l'utilisation du régu-
lateur ne requiert pas de modification des paramètres.
Pour plus d'informations, veuillez vous reporter à la colonne Mode de fonctionnement.

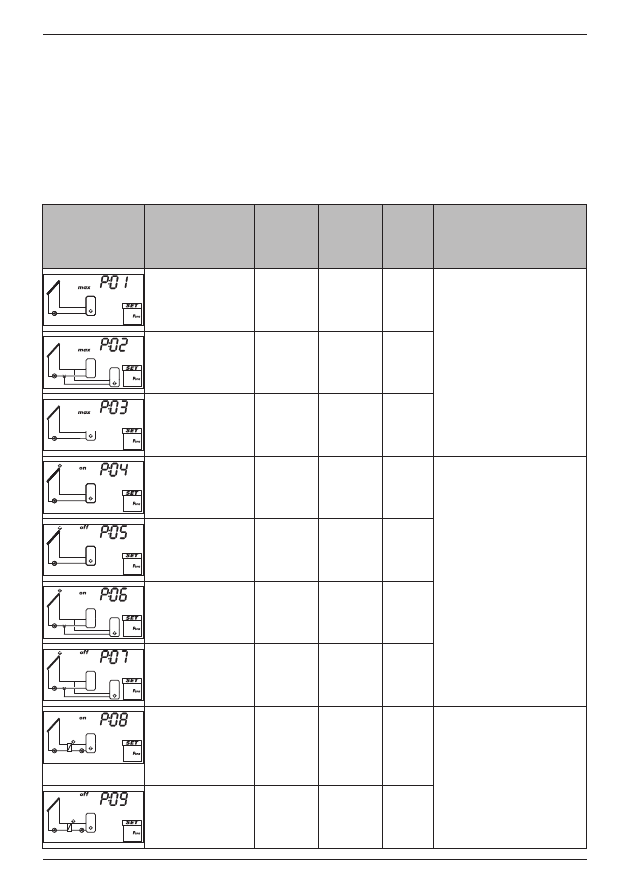

Les figures d'illustration de cette section représentent des exemples.
Affichage
Paramètres
min.
max.
Réglage d'usine
Mode de fonctionnement
Température maxi-
mum du ballon de
stockage 1
0 °C
95 °C
60 °C
Si la température maximum
est dépassé, le chargement
s'interrompt jusqu'à ce que la
température soit inférieure de
3 K à la valeur définie.
Température maxi-
mum du ballon de
stockage 2
0 °C
95 °C
60 °C
Température maxi-
mum du bassin
10 °C
45 °C
30 °C
Différence de tem-
pérature d'enclen-
chement du circuit
solaire 1
T
P05
+ 2 K
50 K
8 K
Si la différence de tempéra-
ture d’enclenchement entre
le capteur et le ballon de
stockage est atteinte, le ballon
est chargé.
Si la différence de tempéra-
ture d'arrêt est atteinte, le
chargement s'interrompt.
Différence de tem-
pérature d'arrêt du
circuit solaire 1
0 K
T
P04
– 2 K
4 K
Différence de tem-
pérature d'enclen-
chement du circuit
solaire 2
T
P07
+ 2 K
50 K
8 K
Différence de tem-
pérature d'arrêt du
circuit solaire 2
0 K
T
P06
– 2 K
4 K
Différence de tempé-
rature d’enclenche-
ment de l'échangeur
de chaleur externe
T
P09
+2 K
50 K
6 K
Si la différence de tempé-
rature d’enclenchement
entre le côté secondaire de
l'échangeur de chaleur externe
et le ballon de stockage est
atteinte, le ballon est chargé.
Différence de
température d'arrêt
de l'échangeur de
chaleur externe
0 K
T
P08
– 2 K
3 K
Si la différence de tempéra-
ture d'arrêt est atteinte, le
chargement s'interrompt.
