7.2
Mode de service Off
Mode de fonctionnement
• Toutes les sorties sont déconnectées (sorties/sorties de commande hors tension,
relais ouvert)
•
OFF et la version du logiciel sont affichés en alternance.

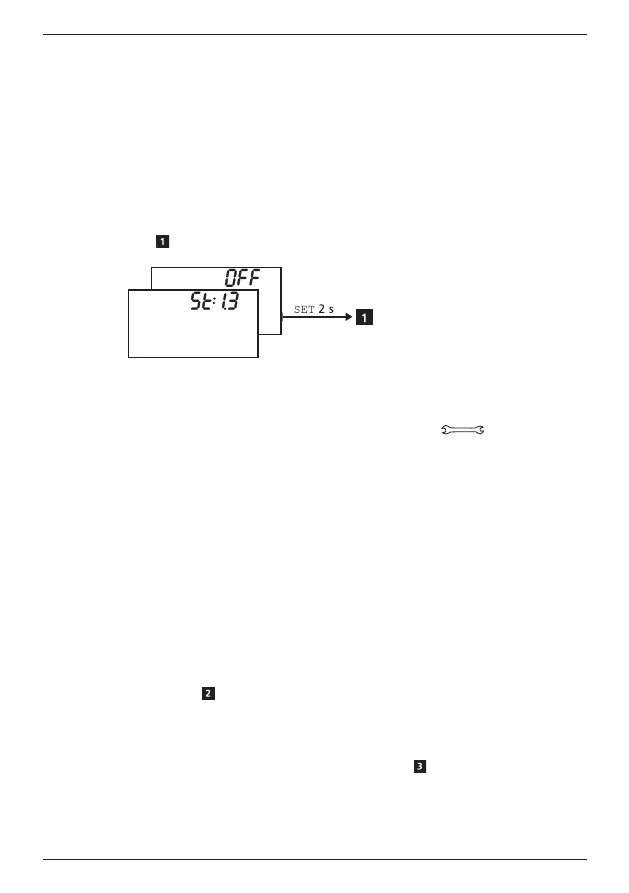

Exemple sur la fig. ci-dessous : version du logiciel
St 1.3
• Le rétroéclairage est rouge
• Le menu de configuration peut être appelé
• Le mode de service
Off est préréglé sur l'état de configuration originale
Commande
X
Appuyez pendant 2 secondes sur la touche
SET pour appeler le menu de configura-
tion ( ).
7.3
Mode de service Commande manuelle
Mode de fonctionnement
• Le rétroéclairage est rouge, le symbole de la clé à fourche
clignote.
• Les sorties du régulateur (pompes, vannes) peuvent être activées manuellement.
États de commutation possibles :
0 : désactivé
1 : activé
A : service automatique conforme aux réglages du menu de configuration
• Les températures et les heures de service actuelles peuvent être affichées (affichage
d'état).
• Lors du passage en
Commande manuelle toutes les sorties sont réglées sur A,
R1 s'affiche. Exception : première mise en service (toutes les sorties sont sur 0).
• Utilisation courante : test de fonctionnement (maintenance), recherche d'erreurs.
Commande
Procédez ainsi pour activer et désactiver les sorties :
1. En cas de besoin, appuyez sur les touches pour sélectionner une autre sortie.
2. Appuyez sur la touche
SET. L'état de commutation clignote.
3. appuyez sur ces touches pour modifier l'état de commutation.
4. Appuyez sur la touche
SET pour valider la modification.
Sur ce point, voir sur la figure suivante (à titre d'exemple, le système 1.1 et la sor-
tie
R1 sont représentés).
Procédez ainsi pour afficher les températures et les heures de service actuelles :
1. Appuyez sur la touche
ESC. La valeur relative à la température et à l'heure de service
s'affiche, les composants correspondants clignotent ( , l'affichage n'est pas repré-
senté).
2. appuyez sur les touches pour sélectionner un autre composant.
3. Appuyez sur la touche
SET pour quitter l'affichage des valeurs relatives aux tempéra-
tures et aux heures de service.
