FR
9.2
Mode de service Off
Mode de fonctionnement
• La sortie est déconnectée (sortie/sortie de commande hors tension, relais ouvert).
•
Off et la version du logiciel sont affichés en alternance.

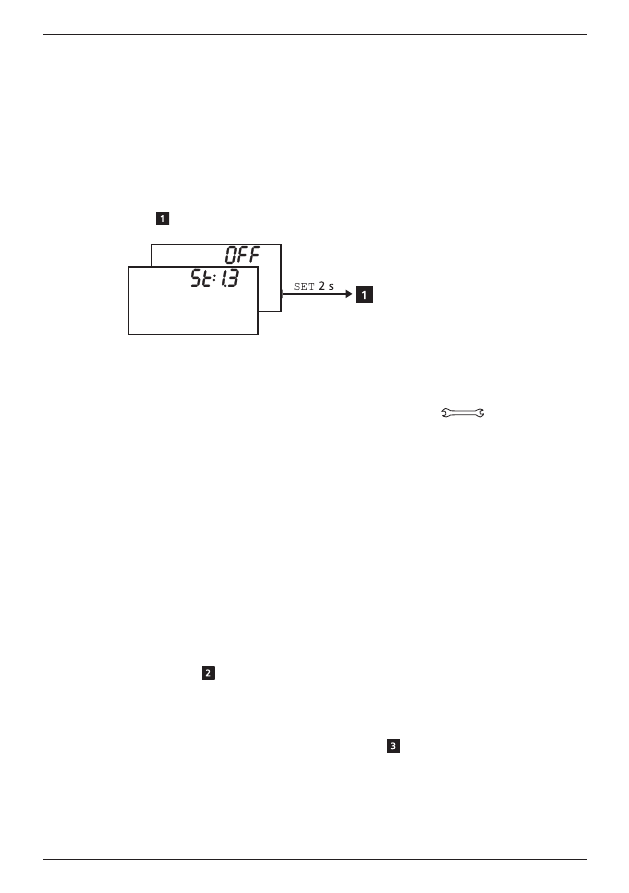

Exemple sur la fig. ci-dessous : version du logiciel
St 1.3
• Le rétroéclairage est rouge,
• Le menu de configuration peut être appelé
• Le mode de service
Off est préréglé sur l'état de configuration originale.
Commande
X
Appuyez pendant 2 secondes sur la touche
SET pour appeler le menu de configura-
tion ( ).
9.3
Mode de service Commande manuelle
Mode de fonctionnement
• Le rétroéclairage est rouge, le symbole de la clé à fourche
clignote.
• La sortie du régulateur (pompe) peut être enclenchée manuellement. États de com-
mutation possibles :
0 : désactivé
1 : activé
A : service automatique conforme aux réglages du menu de configuration
• Les températures et les heures de service actuelles peuvent être affichées (affichage
d'état).
• Lors du passage en
Commande manuelle la sortie est réglée sur A, R1 s'affiche.
Exception : première mise en service (sortie sur
0).
• Utilisation courante : test de fonctionnement (maintenance), recherche d'erreurs.
Commande
Procédez ainsi pour activer et désactiver la sortie :
1. Appuyez sur la touche
SET. L'état de commutation clignote.
2. Appuyez sur les touches afin de modifier l'état de commutation.
3. Appuyez sur la touche
SET pour valider la modification.
Sur ce point, voir sur la figure suivante (à titre d'exemple, le système 1.1 et la sor-
tie
R1 sont représentés).
Procédez ainsi pour afficher les températures et les heures de service actuelles :
1. Appuyez sur la touche
ESC. La valeur relative à la température et à l'heure de service
s'affiche, le composant correspondant clignote ( , l'affichage n'est pas représenté).
2. Appuyez sur les touches pour sélectionner un autre composant.
3. Appuyez sur la touche
SET pour quitter l'affichage des valeurs relatives aux tempéra-
tures et aux heures de service.
