capteur solaire BOUCLE DE TICKELMAN
POUR RACCORDER LES CAPTEURS SOLAIRES
Par Pierre Amet

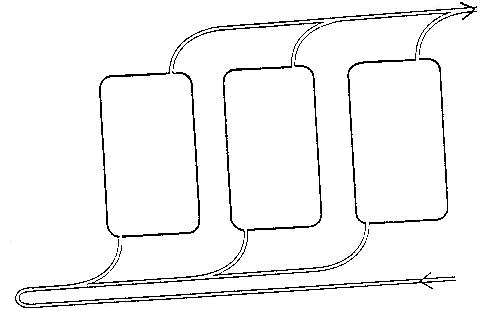

Le montage en boucle de Tickelman, permet une égale répartition du fluide et des pertes de charges dans les capteurs, quelque soit le capteur emprunté par le liquide caloporteur, l'eau parcourt la même distance à la même vitesse et récupère ainsi la même quantité d'énergie par unité de surface insolée.
![]()
Démonstration par l'exemple ...
....de ce qu'il ne faut pas faire :Sur des vieux capteurs giordano de 25 ans qui vont servir encore peut-être autant.

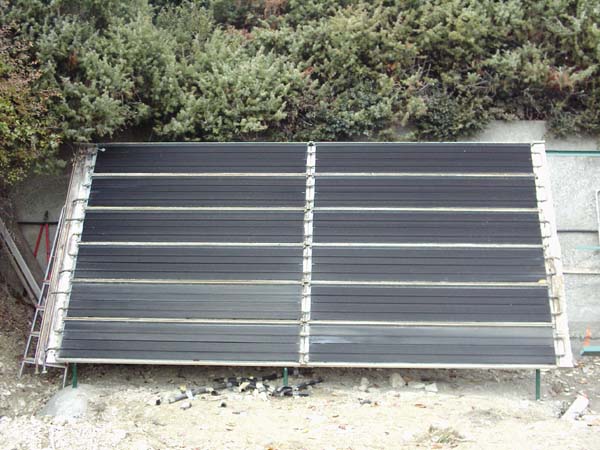

On aperçoit sur la photo du bas 12 capteurs. De la manière dont ils sont montés on peut considérer qu'ils se comportent comme 3 capteurs différents (les 4 du bas , les 4 du milieu et les 4 du hauts).
Au moment de la photo, cette installation est en maintenance verre enlevé, isolations ôtées.
![]()

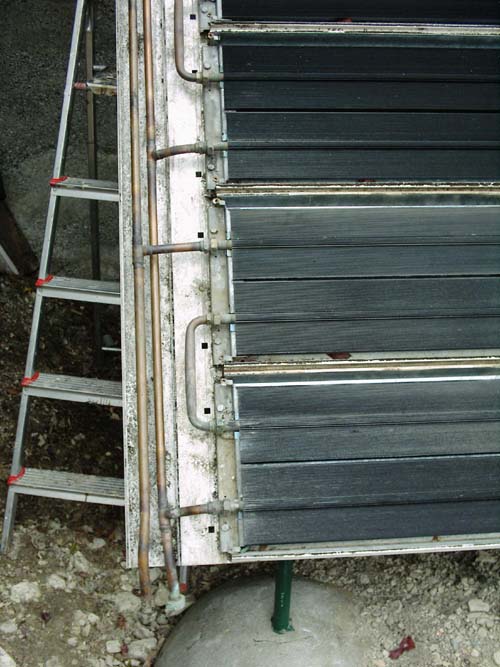

Sur ces 2 vues on voit :
en bas à gauche, le retour froid (tuyau vertical de droite), le départ chaud (tuyau vertical de gauche)
sur les photos on voit :
que la rangée du bas dispose du chemin le plus court
que la rangée du milieu dispose du chemin moyen
que la rangée du haut dispose du chemin le plus longs
Résultat: après 25 ans de mauvais fonctionnement les matériaux parlent d'eux même:
regardez la différence de couleur des matériaux du bas en haut:
en bas tt est blanchi (car ils ont beaucoup travaillé)
un peu moins au milieu
pas du tout en haut
