Fiche technique maison bioclimatique de Mr et Mme You

Véranda, chauffage solaire et pompe à chaleur, production photovoltaïque.

Maison + véranda : 175 m² - 440 m3 (1981) - Propriétaires : Mr et Mme YOU

49600 St Philbert en Mauges - France - Etude thermique (1980) : Christian Cardonnel

Maître d'œuvre : Sté COTRAMAUGES - Architecte : Guy Poilane Beaupréau 49

Contact : m.you chez free.fr – Site : http://m.you.free.fr

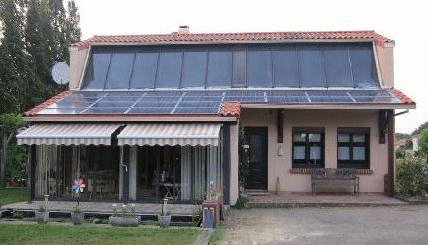

Côté Sud

"Les Proprios"

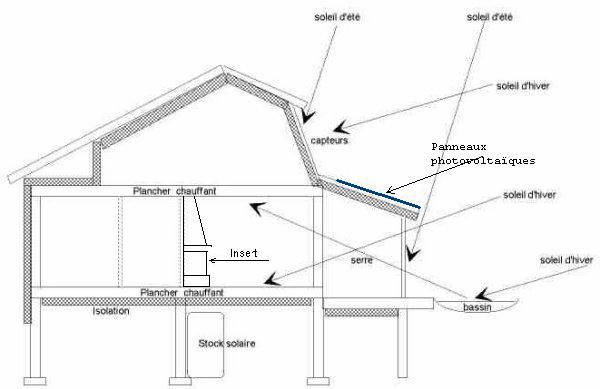

Vue en coupe:

Partie chauffage:

Planchers solaires directs (capteurs: 22 m²) ou différés par stockage en sous-sol

dans un ballon combiné inox 500 litres à échangeur en tube inox annelé (auto-fabrication).

Appoint par pompe à chaleur eau-eau sur forage (36 m) + cheminée bois à foyer fermé.

Construction forte inertie. Isolation par l'extérieur (vide d'air + polystyrène 8 cm + grillage + enduit).

Plafond de sous-sol (polystyrène 8 cm). Combles perdus (laine de verre + ouate de cellulose = 30 cm)

Combles habités : plafonds (laine de verre + film réfléchissant = 24 cm) cloisons (polystyrène = 20 cm).

Ballon eau chaude sanitaire 120 litres au bain-marie dans le stock de 500 litres (appoint électrique 1,6 Kw).

* Coût en 1981 des équipements solaires auto - assemblés : 44 000 F (6 700 €)

Pompe à chaleur auto-construite : 8 000 F (1 220 €)

Ratio chauffage : env 1 € /m²/an

Partie photovoltaïque:

Juillet 2007: 24 panneaux Photowatt 110 wc : 2640 wc – 21 000 € (8 000 € à notre charge)

Revente totale estimée : 2750 kWh ~ 1500 € - temps de retour estimé : 6 ans.

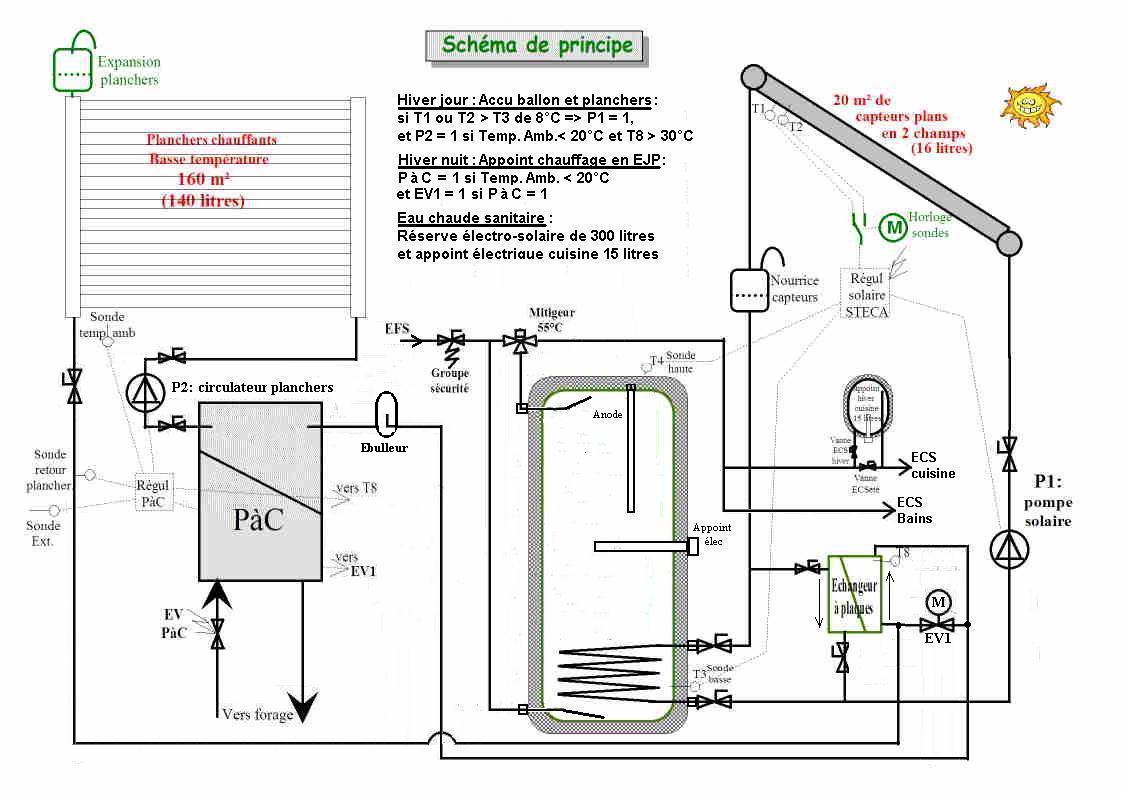

PRINCIPE DE CHAUFFAGE






Régulateur du système solaire

http://www.apper-solaire.org/Pages/Experiences/You%20Michel%2049/Maison%20bioclimatique%20auto-construite%20chauffage%20capteurs%20plans%20PAC/image010.jpg

Régulateur différentiel prenant en compte la température des capteurs et de la réserve (ballon solaire) avec un Dt de 8 °C pour la mise en route de la pompe de circulation

et de 4°C pour l'arrêt

Régulation EV1 pour Echangeur à Plaques





Thermostat inverseur commandant

la vanne motorisée EV1.

Vanne fermée si éch. à plaques > 35°C.

Vanne ouverte pour débit PàC la nuit.



Régulateur du chauffage

http://m.you.free.fr/princich_fichiers/image008.jpg

Réglage de la pente du chauffage

(en fonction du retour planchers et de la temp. ext.)

et réglage de la température ambiante.

Action en tout ou rien sur la PàC

et le circulateur P2.





* Constat après 32 années de fonctionnement :

- Un problème de sonde sur le régulateur solaire (régulateur remplacé par une régulation Steca)

- Le relais de commande de la Pompe à Chaleur changé sur le régulateur chauffage.

- Le condenseur de la P à C s'est oxydé (a été changé).

- Deux fuites réparées sur capteurs.

- Deux nettoyages des circuits capteurs.



- Modifications 2011 :

1 - Pose d'un chauffe-eau de 15 litres en appoint pour l'ECS cuisine sous l'évier (eau chaude instantanée préchauffée par le ballon principal).

2 - Pose d'un échangeur à plaques pour plus de souplesse en accumulation "directe" sur les planchers chauffants.

3 - Fonctionnement avec du fluide caloporteur (monopropylène-glycol) dans le circuit primaire (plus de fuites dues au gel).



- Modifications 2013 :

1 - Revu l'étanchéité basse des capteurs

2 - Pose d'un stock de 300 litres uniquement pour l'eau chaude sanitaire.



* Conclusion : ni pire ni mieux que d’autres systèmes sans doute, mais satisfaction d'une auto-construction suivie qui tourne depuis près d'un tiers de siècle.
