INSTALLATION MUR CHAUFFANT SOLAIRE DIRECT
Régulation Millénium III, 12 m2 MM Tinox
par Pierre Roche 06
a La Gaude
43°43,6'N 007°10'E
rochepierre06 chez hotmail.com
A terre
Après de longues lectures dans le forum et le livre "Installer un chauffage ou un chauffe-eau solaire" cela a commencé par un petit montage d'essai pour valider le drain back , le débit de la pompe, les sondes , qq fonctions du M3.......photo 1.
Sur le toit a 30° orientation 20° ouest

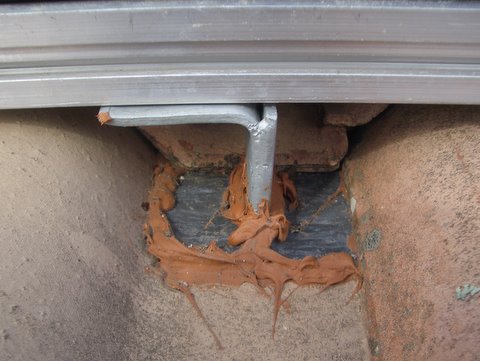

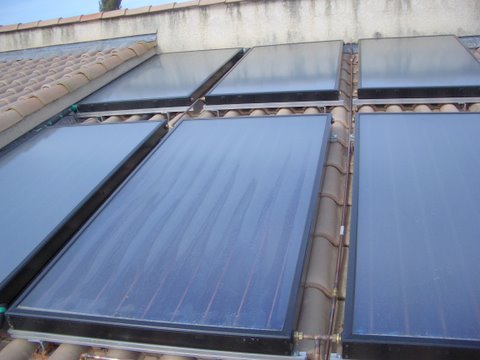

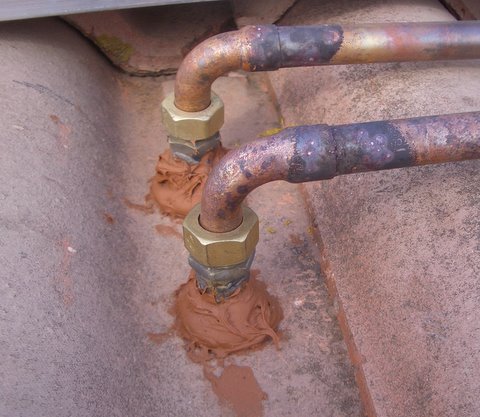

photo 2,3,4:![]()
![]()
![]()

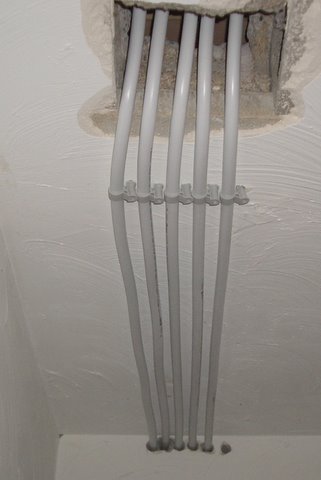

Dans la maison : 5 tubes multicouches
Eau froide aller /Eau chaude solaire retour
mur chauffant aller/retour
un tube en provision (boucle de recyclage ? ...autre?)

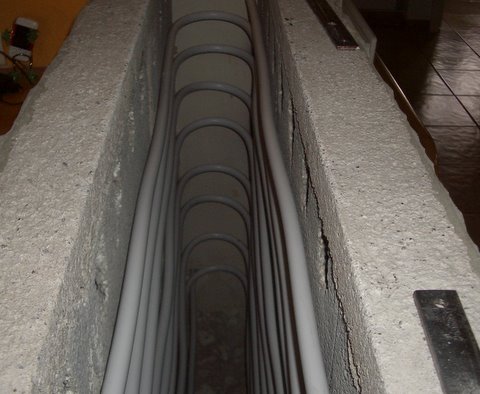

photo 5:![]()
Le ballon ECS

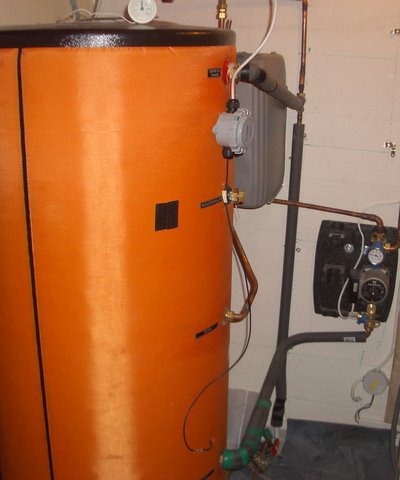

photo 6:![]()

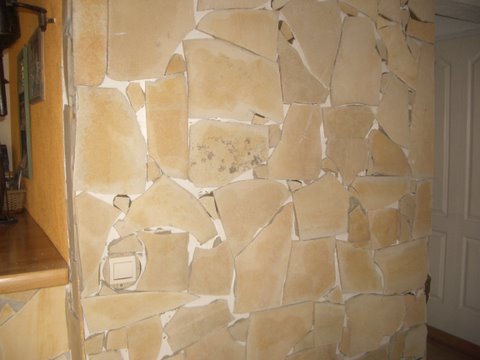

Mur chauffant
Une brique creuse de 20mm collée sur le mur existant.
Un tube multicouche 12/16.
Un carreau de platre de 5cm a 2,5cm de la brique (+qq tiges métalliques de liaison)
Du sable fin autour du tube .
Finition avec des pierres collées .

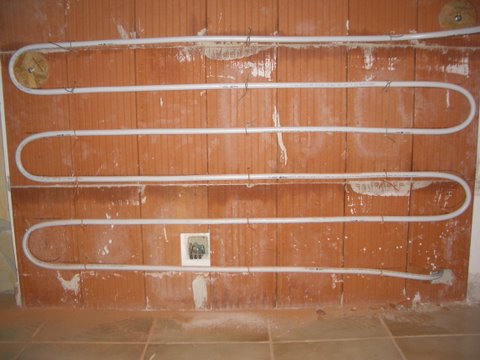

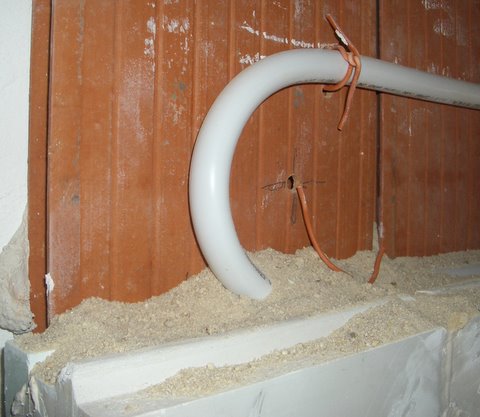

Photo 7,8,9:![]()
![]()
![]()

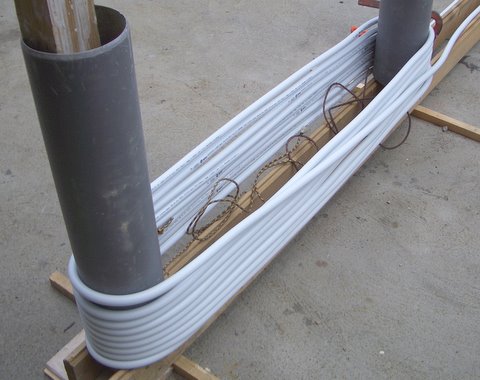

Bar chauffant
Mise en forme du tube
Insertion dans le support du bar + remplissage de galets par la suite.
photo 10,11:![]()
![]()
Stock chauffage : 500l (max) sans échangeur
renforcement du plancher par des barres metalliques sur 2M2.
Essais en cours

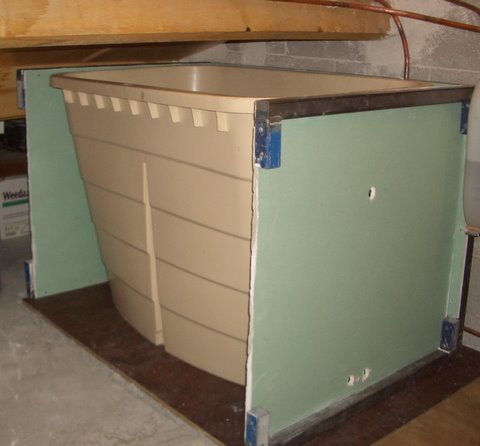

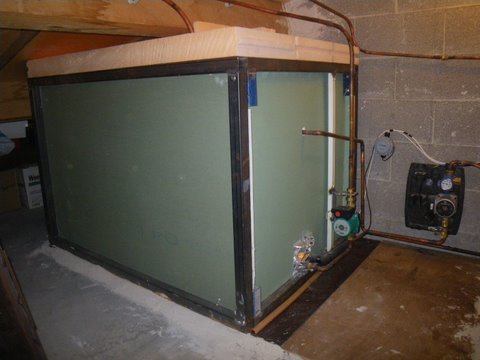

photo 12,13:![]()
![]()

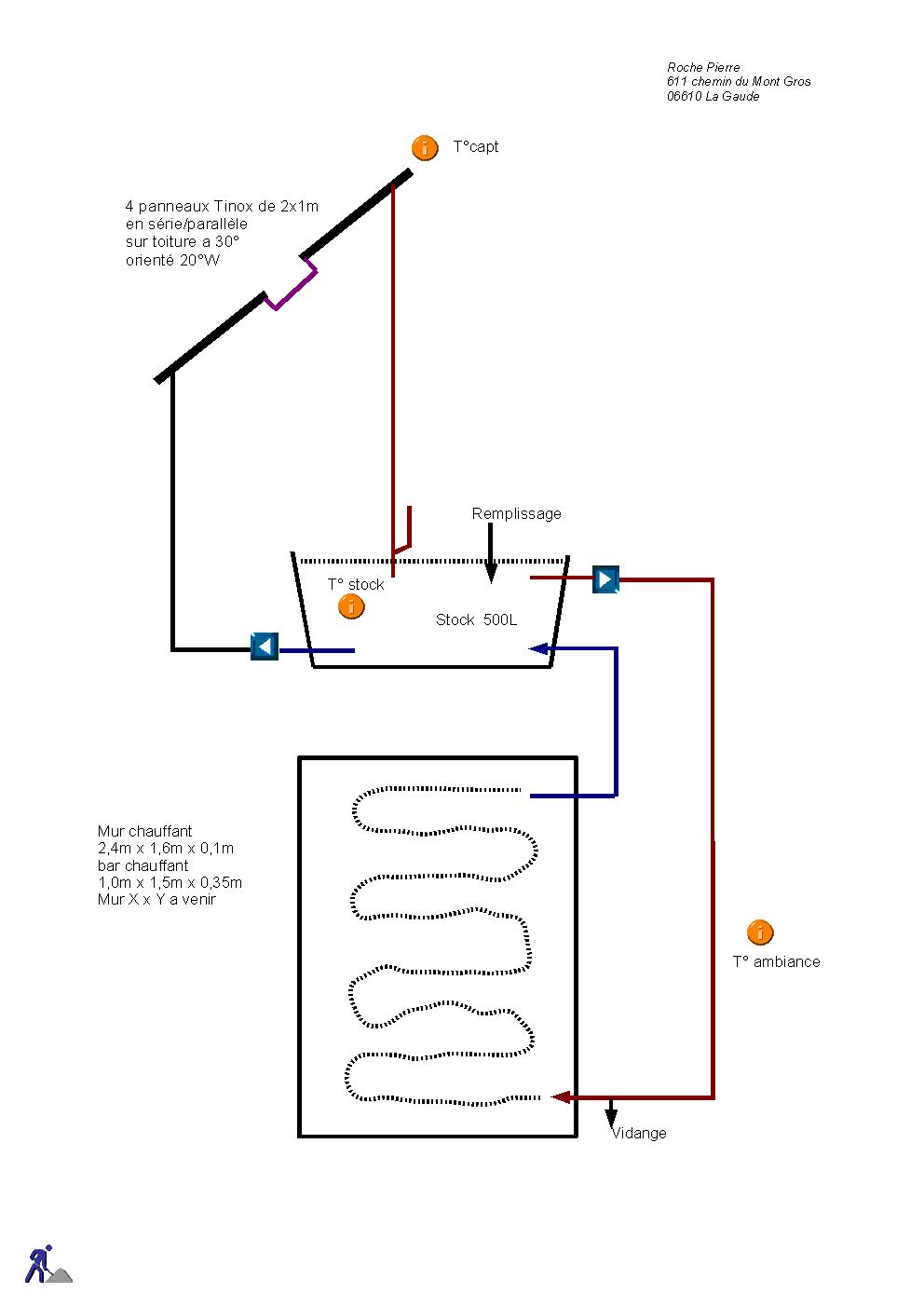

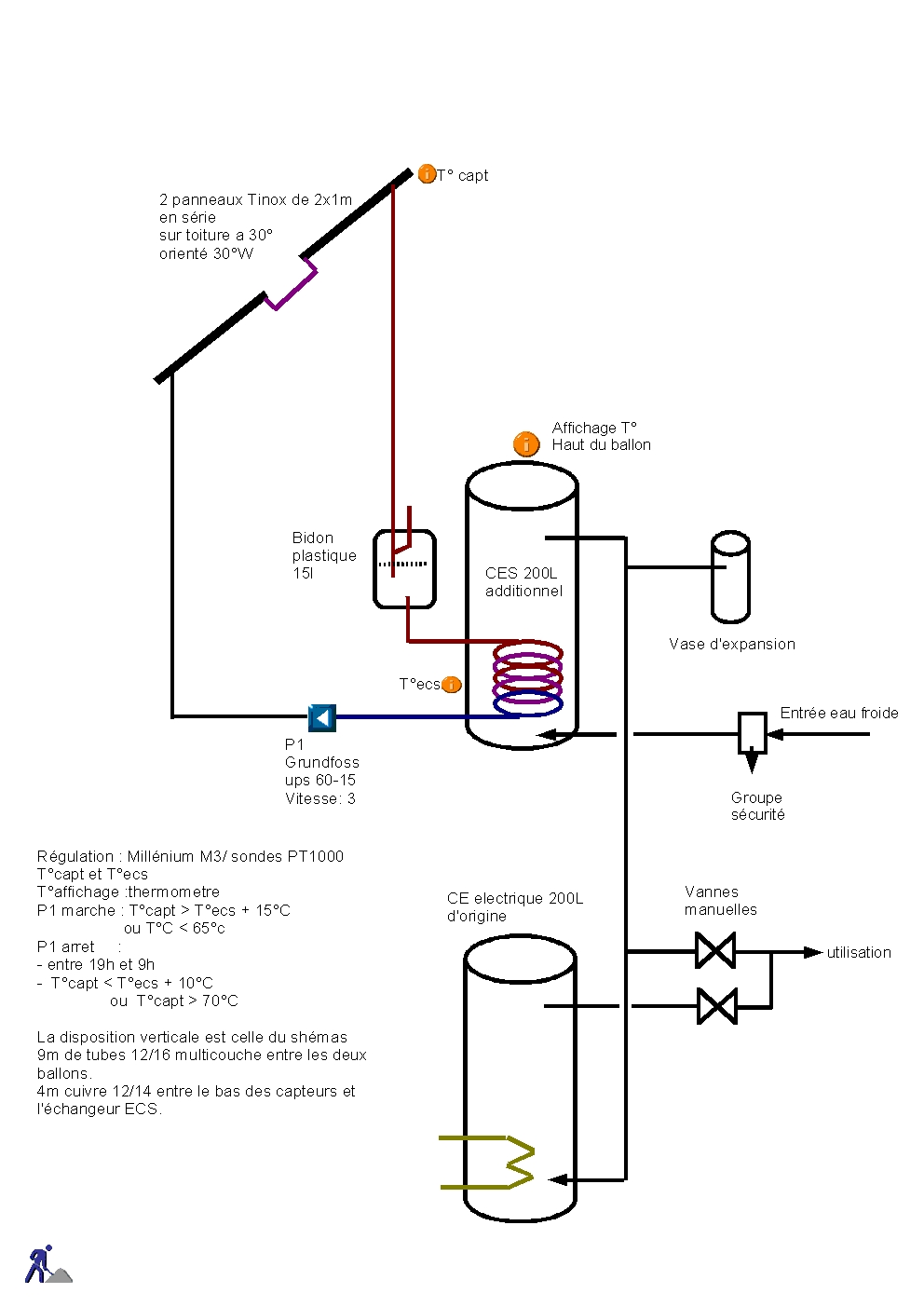

Schémas
photo 14,15 :![]()
![]()
Résultats : les vôtres ... merci a tous.
Au début c'est 120m2 (construits en 1988) isolés mur et sol en polystirène,15cm laine de verre en toiture ,doubles vitrages .
Energie : Tout électrique ,sauf la cuisson au gaz et la cheminée . A ajouter un peu d'huile de coude pour la vaisselle et ....le bois de chauffage. ....le linge sèche dehors.
Deux personnes . 7500Kw d'EDF par ans .
Le but : réduire au maximum la consommation électrique et la consommation de bois pour la remplacer le plus possible par du photovoltaïque ensuite.ECS :
Mise en place en janvier/février avec un panneau de 2m2 , puis deux en tickelman , puis montage en série.
Janvier a mars : mode mixte ECS + ECélectrique en série : La consommation du ballon électrique est passée de 5.5KW a 2Kw par nuit en moyenne dont 1kw de déperdition (mesuré) par le ballon électrique seul....mais participant au chauffage général de la SDB.
Fonctionnement uniquement sur le ballon ECS depuis le 1er Avril.le commutation est par deux vannes manuelles.
Après divers essais de seuil de température et de logique M3 le ballon ECS est mainteneant bien stabilisée a 60°C tous les soirs.
La sonde extérieure Text (PT1000) est placée le long du tube de sortie du panneau solaire (très près de la sortie ) , le tout bien isolé a l'armaflex.
La sonde Ballon Tecs est piquée dans l'isolant a 23cm de la sortie basse de l'échangeur.
Le circulateur démarre dès que Text >40°C (panneaux a vide) et se maintient si Text > Tecs+15°C (panneaux pleins).
Limitation : arret si Text > 70°C et redémarrage si Text < 65°C .
Evolution (si c'en est une !) : régulation avec 2 sondes a l'entrée et a la sortie de l'echangeur ballon pour une meilleure récupération des calories dans les cas difficiles (en cours ).
avec une mise en route du circulateur seulement si la température d'entrée de l'échangeur du ballon est supérieure a celle de sortie.
Manquant d'entrées analogiques sur le M3 , j'ai multipexé deux sondes (de même type) sur une seule entrée analogique avec les relais de sortie .la logique est en tests.La gestion de l'ensemble des deux ballons par le solaire est encore sur le papier.
Transfert de ECS vers EC par le haut du ballon ?? ...
Boucle de recyclage a partir de l'ECS ?? ... encore un circulateur (de qualité alimentaire ) a ajouter ... j'hésite ...Ajouter un ballon ECS en série avec le ballon EC electrique existant n'est pas idéal. Le sujet est bien développé sur le forum.
Un seul ballon ECS avec résistance élèctrique d'appoint est surement préférable .
Mur chauffant :
Non chiffré :
Essais avec 8m2 de capteurs qui débitent directement dans le MC en mars.
la sensation de chauffage est sympa ...l'inertie est là , mais insuffisante.
Il faut ajouter une régulation avec un stock pour décaler le chauffage dans la nuit. L'espace disponible me limite a 500l.
C'est en place avec un renforcement du plancher béton sur 2M2 avec des tubes carrés metalliques de 5x5 sur 2M2 au long du mur.
La mise au point de la régulation est pour octobre prochain, avec quelques mètres carrés de MC en plus.Faire refroidir le stock la nuit (pour refroidir la maison) par les panneaux ... ça marche pas !!. Les panneaux sont bien construits !
Les choix :
Le drainback m'a semblé une solution très simple ,sûre (coupure,surchauffe,pression).
La séparation ECS / Chauffage solaire, c'est pour la simplicité. Le chauffage ne fonctionne ici qu'à peine 6 mois.
Il y aura peut-etre deux chauffages solaires indépendants par la suite, pour une implantation plus facile dans la maison.
Le Millénium M3, c'est très souple et on y ajoute/retranche facilement quelques fonctions pour comprendre ce qui se passe.
A ce propos les sondes EL-USB trouvées cher Conrad m'ont bien aidé a faire des relevés de température. Simple et pratique.
Le tube multicouche est une vraie découverte.
Bravo encore a tous ceux qui animent ce forum.
