SOLAIRE – BOIS AVEC MSD
Saint Silvain sous Toulx 23
Par Thierry Ringeval th.ringeval chez laposte.net
Sur une maison ossature
bois, relativement bien isolée: 15cm de ouate de cellulose dans les
murs et 25 cm en rampant, une serre solaire, un puits canadien comme
ventilation.
Surface habitable=142m2 – volume à chauffer: 400m3
Un chauffage solaire accouplé à une cuisinière à bouilleur alimente des murs chauffants (murs de refend) en terre copeaux de 15cm d'ép.
La particularité de cette installation, c'est l'utilisation
d'une bouteille casse- pression (ou de découplage hydraulique),
bouteille fabriquée avec la règle des 3D: D=diamètre des tuyaux de raccordement soit 18mm.
Ce qui en résulte: les circulateurs fonctionnent toujours par 2 (panneaux+murs1-2, ou panneaux+ecs1-4, ou panneaux+piscine1-5 ).
Pourquoi cette bouteille, car sinon c'était une enfilade de v3v, pas facilement gérable, et ça fonctionne super bien, il suffit que la vitesse du circulateur du circuit primaire soit égale ou légèrement supérieure à celle du circuit secondaire.
Cette installation est en cuivre de 18, inox pour les passages de murs et de couverture, et multicouche de 16 pour les murs chauffants.
A cela, j'ai rajouté une vanne thermique (40°) pour les murs chauffants, et les éléments indispensables à une installation de chauffage: soupape de sécurité, vase d'expansion, 2 purgeurs automatiques, boucle anti thermosiphon………….
Pour réguler la température dans les pièces, avec des murs de 15cm d'ép, et donc beaucoup d'inertie. Pas facile de vouloir avoir pile poil une température précise. Et donc, rien n'a été rajouté (pas de thermostat d'ambiance…); J'ai uniquement une sonde pt1000 dans un mur pour le fonctionnement de la régulation et j'ai joué sur les débits au niveau de chaque circuit de mon collecteur pour la température des différentes pièces. Et finalement, avec ces murs à forte inertie, la température est quasi constante.

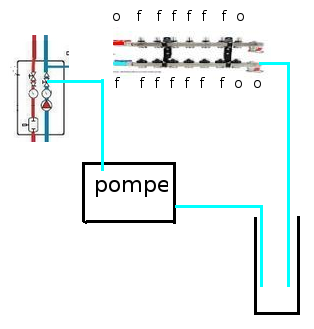

Pour purger cette installation : avec des murs chauffants et des circuits qui n'ont pas toujours la pente idéale, la solution que j'ai retenue : un pompe reliée à l'installation, un bidon pour le départ et le retour.
Je ferme le retour de mes murs chauffants au niveau de mon collecteur, j'ouvre un circuit mur, j'actionne la pompe, je referme le 1er circuit et ainsi de suite.
Et un petit schéma pour résumer:
Surface habitable=142m2 – volume à chauffer: 400m3
Un chauffage solaire accouplé à une cuisinière à bouilleur alimente des murs chauffants (murs de refend) en terre copeaux de 15cm d'ép.
LA PARTIE SOLAIRE :
12m2 de panneaux solaires intégrés sur un toit plein sud incliné à 50° alimentent:- 7 portions de murs (3,50m x 2,50m), 45ml de multicouche environ pour chaque circuit,
- un ballon de 300 L. pour l'eau chaude sanitaire accouplé à un chauffe-eau électrique de 150 L.
- une piscine de 48m3 par le biais d'un échangeur.
La particularité de cette installation, c'est l'utilisation
d'une bouteille casse- pression (ou de découplage hydraulique),
bouteille fabriquée avec la règle des 3D: D=diamètre des tuyaux de raccordement soit 18mm.
Ce qui en résulte: les circulateurs fonctionnent toujours par 2 (panneaux+murs1-2, ou panneaux+ecs1-4, ou panneaux+piscine1-5 ).
Pourquoi cette bouteille, car sinon c'était une enfilade de v3v, pas facilement gérable, et ça fonctionne super bien, il suffit que la vitesse du circulateur du circuit primaire soit égale ou légèrement supérieure à celle du circuit secondaire.
Cette installation est en cuivre de 18, inox pour les passages de murs et de couverture, et multicouche de 16 pour les murs chauffants.
A cela, j'ai rajouté une vanne thermique (40°) pour les murs chauffants, et les éléments indispensables à une installation de chauffage: soupape de sécurité, vase d'expansion, 2 purgeurs automatiques, boucle anti thermosiphon………….
Pour réguler la température dans les pièces, avec des murs de 15cm d'ép, et donc beaucoup d'inertie. Pas facile de vouloir avoir pile poil une température précise. Et donc, rien n'a été rajouté (pas de thermostat d'ambiance…); J'ai uniquement une sonde pt1000 dans un mur pour le fonctionnement de la régulation et j'ai joué sur les débits au niveau de chaque circuit de mon collecteur pour la température des différentes pièces. Et finalement, avec ces murs à forte inertie, la température est quasi constante.
Pour purger cette installation : avec des murs chauffants et des circuits qui n'ont pas toujours la pente idéale, la solution que j'ai retenue : un pompe reliée à l'installation, un bidon pour le départ et le retour.
Je ferme le retour de mes murs chauffants au niveau de mon collecteur, j'ouvre un circuit mur, j'actionne la pompe, je referme le 1er circuit et ainsi de suite.

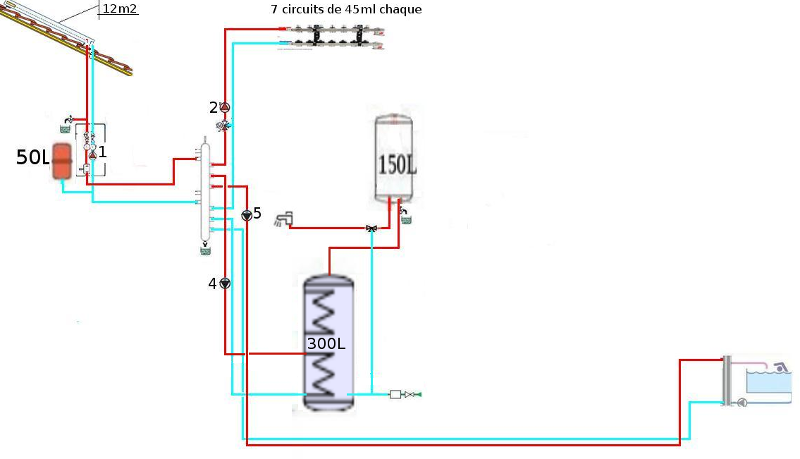

Et un petit schéma pour résumer:
LA PARTIE BOIS :
Une cuisinière à bouilleur de 15kw (6kw air – 9kw eau) alimente un ballon tampon de 500 litres ainsi que le ballon ECS de 300 litres (échangeur du haut) géré par une vanne 3 voies commandée par ma régulation.Le fonctionnement propre à la cuisinière: un circulateur commandé par un aquastat (démarrage à 60°), une vanne thermovar 55°, accouplé à une vanne à boisseau sphérique, et un clapet anti thermosiphon et un vase d'expansion de 15 litres, 2 purgeurs automatiques (1 au point haut de chaque ballon), tuyaux cuivre de 32……….
Le ballon de 500 litres dispose d'un serpentin en partie haute (le serpentin à l'origine est en partie basse, j'ai donc du retourner le ballon, dessouder les pieds et les ressouder sur le haut).
Ce serpentin est relié à la bouteille casse pression et murs chauffants par l'intermédiaire de 2 circulateurs (6).
Le schéma de principe :

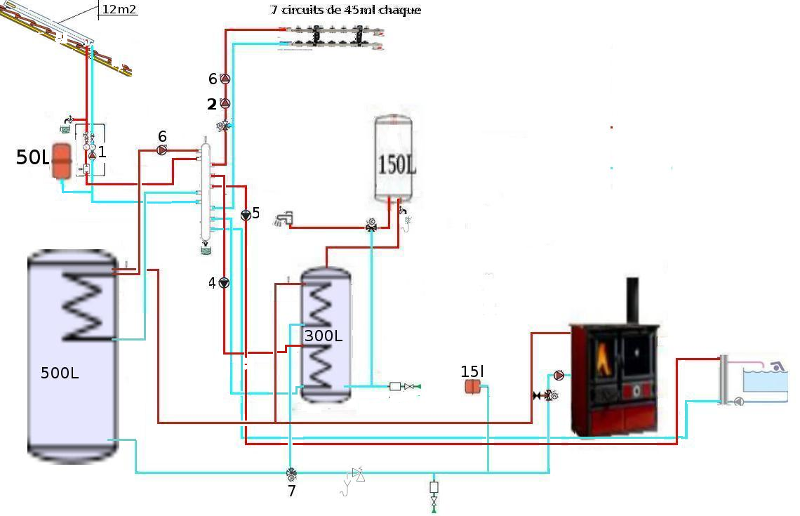

Et un schéma de l'ensemble solaire-bois:
MURS CHAUFFANTS:
Dans mon ossature, j'ai noyé un mélange de terre – copeaux. Terre prise sur place (terrassement) et copeaux récupérés lors du rabotage de mes bois (poutre-lambris….).J'ai fait des entailles dans mon ossature pour placer le multicouche que je poussais au maximum vers l'autre paroi, l'idéal aurait été de percer l'ossature au milieu, mais, et cela aurait trop fragilisé cette ossature, et impossible de glisser 45mètres de tuyau.
D'un côté, le fermacell a servi de coffrage, de l'autre des planches de coffrage clouées sur l'ossature, et remplissage de ce mélange copeaux-bois sur 50/60cm de haut, démontage de ces planches……
Les copeaux servent uniquement de liant, à utiliser en faible proportion car le bois est isolant.
Ce type de mélange est très long à sécher, et il est donc impératif de le faire au printemps, afin de lui laisser tout l'été pour sécher.
Ensuite j'ai fixé contre l'ossature de la volige de mélèze, sur laquelle j'ai fait des petites entailles au niveau de l'emplacement des tuyaux, afin de ne pas percer un tuyau par la suite, puis, enduit chaux-copeaux entre ces voliges, et pour finir, badigeon de chaux teinté.
DIVERS:
Régulation: Tout ce joli monde est orchestré par une deltasol M, en système 5 (3 ballons) donc le Relais 1 est affecté aux panneaux, le R2 pour l'ECS, le R4 pour les murs, le R5 pour la piscine, le R6 pour l'échangeur 500l-murs (avec, entre autre comme option, qu'il ne se mette pas en route si le R1 (Panneaux) est en fonctionnement) et le R7 v3v 500l-ecs.Relais piscine: la dernière amélioration que j'ai apporté :
la pompe de ma piscine est reliée à une horloge et je voulais faire fonctionner ma décharge piscine en priorité par rapport à la programmation de cette horloge.

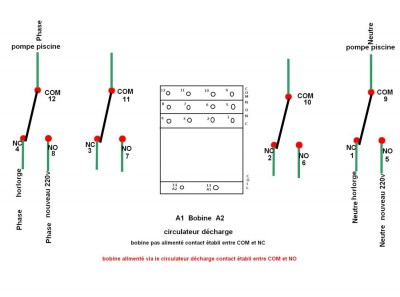

J'ai rajouté dans mon local piscine un relais 4 inverseurs (finder type 55.34-230) avec les branchements comme sur le schéma:
Eau chaude machine à laver:

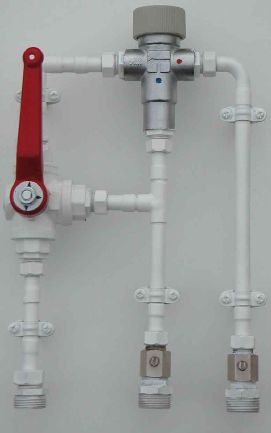

Comme il me restait une vanne thermique (40-60°), j'ai fait ce genre de montage:
Pour finir, un grand grand grand merci à ce forum et à ses membres sans qui une telle réalisation n'aurait jamais vu le jour.
Quelques photos:

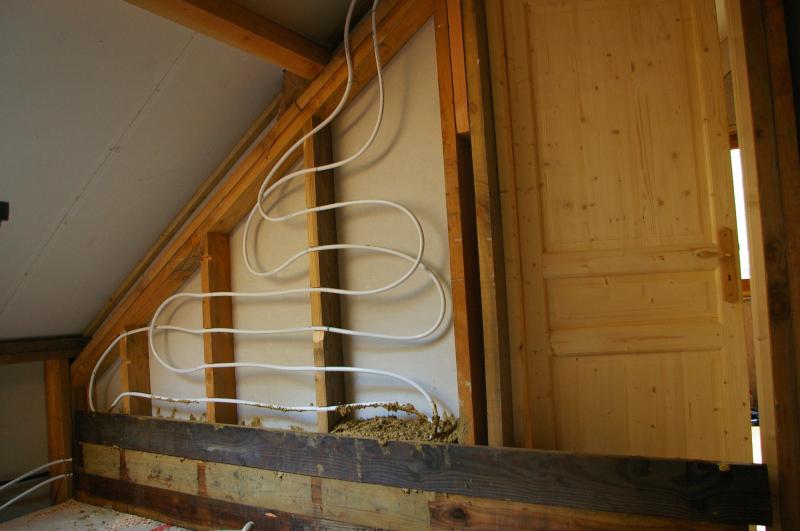

Remplissage mur

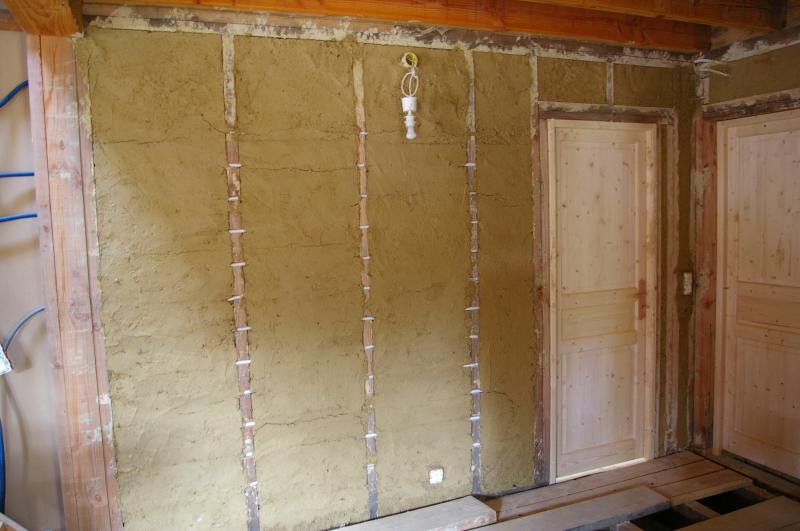

2 mois de séchage

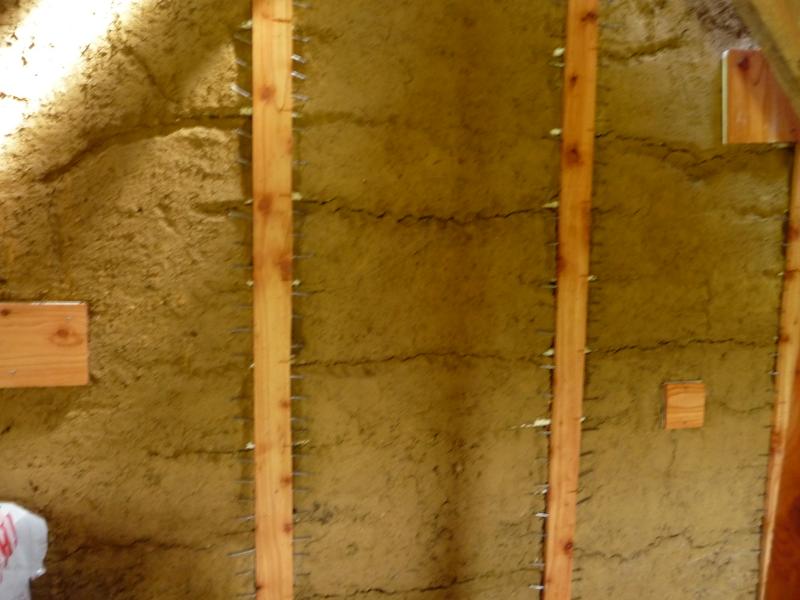

Voliges posées

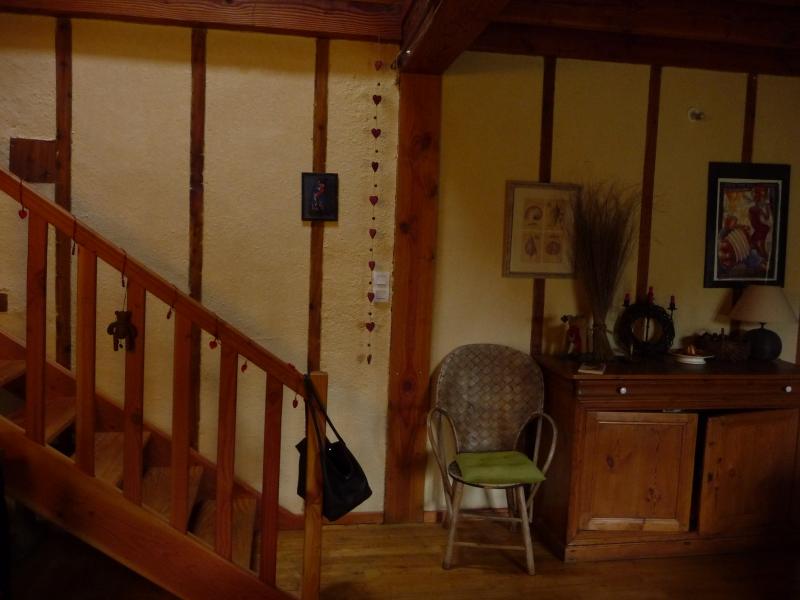

Murs finis

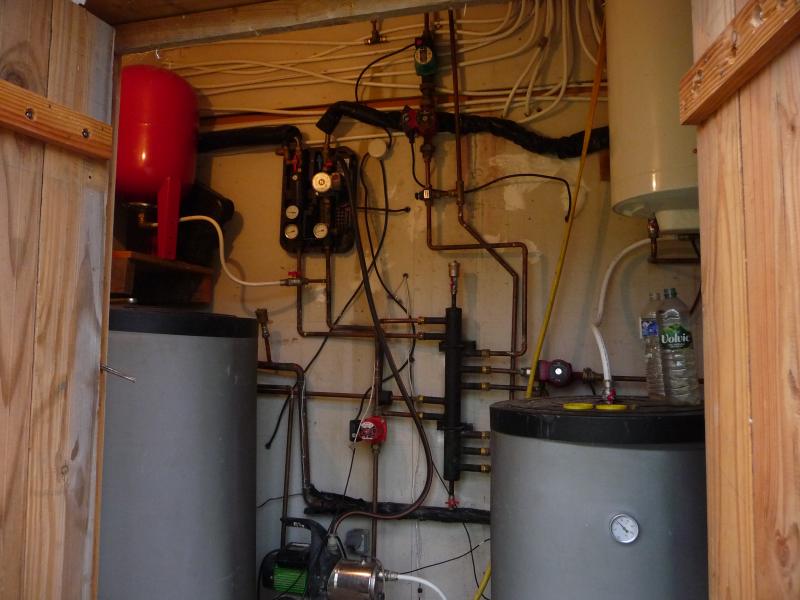

Local technique

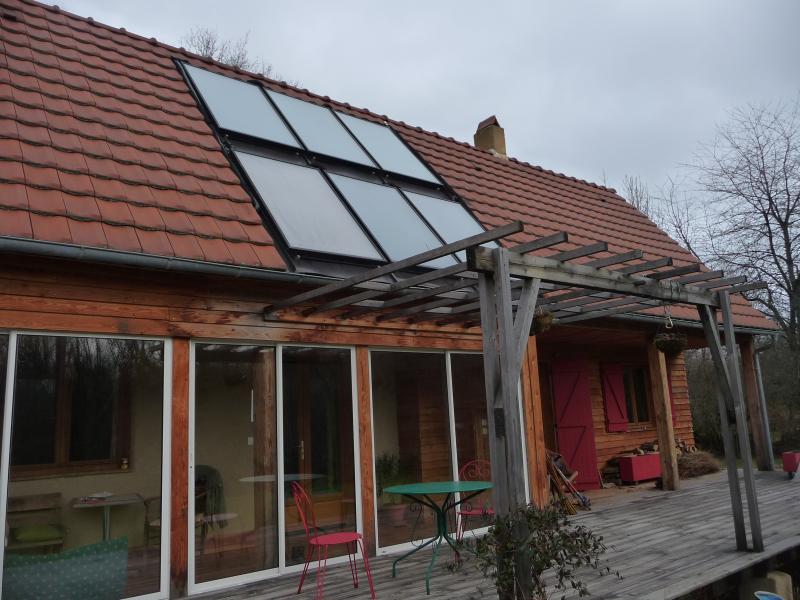

12m2 de panneaux solaires
