rénovation installation solaire d'ecs ,
augmentation de la surface pour assistance chauffage
françis pyronnet 38 voiron
f.pyronnet  chez aliceadsl.fr

Voici mon auto construction solaire.
Elle se situe en Isère à Voiron à 400m d’altitude sur une maison en terre de 1’an 1600 environ:

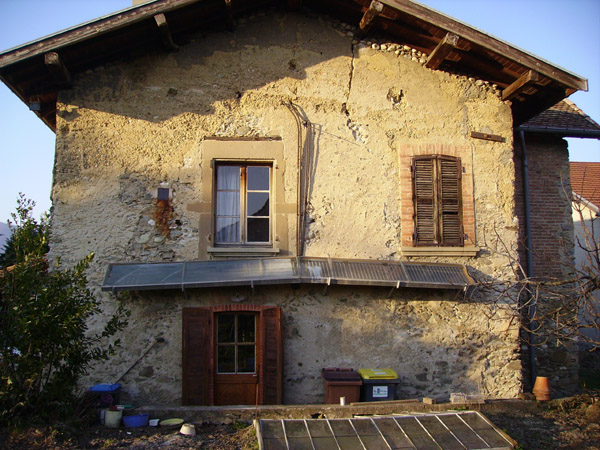

Ma première expérience a fonctionné plus de 15 ans avec de " la basse récup " (radiateurs tôle dans un coffre en aglo) et me fournissait l'eau chaude entre  avril et novembre quand il faisait beau (je fonctionnait à l'eau de pluie et vidangeait  l’hiver).  Voir photo 1 (l’échangeur était dans le grenier derrière le mur) En juillet le ballon montait à 80° mais pas plus
Ayant eu la possibilité de récupérer de vrais capteurs (ancien mais en bon  état) Je me lance dans une production d'eau chaude avec plus de capteurs et une réserve beaucoup plus importante qui tournera par beau temps toute l'année (avec du glycol)  mais fonctionnera avec  un circulateur (les ballons étant à la cave) et non plus en thermosiphon.

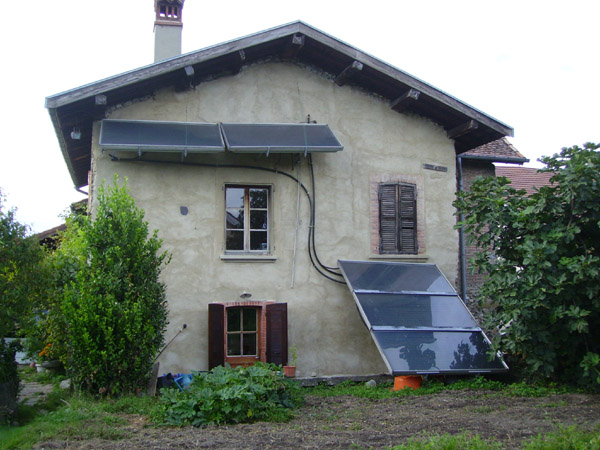

capteurs en façade sud.

J’ai donc mis en place 2 ballons (1000l je ne pouvais ni le bouger seul ni le descendre à la cave) échangeurs de 500l double serpentin et récupéré mon ballon précédent de 260l.
Le principe est de fonctionner en intersaison ou en hiver avec un ballon de 500 litres plus le petit ballon  et en été avec les  deux gros ballons, le petit servant à éviter la surchauffe.
           Le petit ballon est rempli avec l’eau du circuit de chauffage de l’habitation et sert à chauffer du début de soirée au soir pour tempérer la maison à l’inter saison. Il constitue une masse d’eau préchauffée qui se réchauffe dans le ballon 8 avant d’aller dans les radiateurs.
Les deux vannes trois voies servent à court-circuiter le ballon 7 (voir shéma 3). Elles seront manœuvrées à la main en début et fin de saison bien que motorisable.

J’ai mis les 3 ballons en série pour récupérer le maximum de chaleur avant le retour dans les capteurs. Le circuit est rempli avec du liquide de refroidissement -35°. Pas de risque de mélange en cas de corrosion avec l’eau sanitaire puisque sa pression est beaucoup plus basse. Un ancien extincteur à eau, placé dans le grenier pour permettre un remplissage aisé, sert de vase d’expansion étanche mais sortie ‘air libre’ avec son  trop plein discret sur la façade en cas de problème. Le remplissage étant fait au plus bas du bocal à t° basse.
J’ai mis le circuit ecs en série sur les ballons 8 puis 7 pour préchauffer l’eau et ainsi conserver la chaleur au maximum dans le ballon 7 et pouvoir utiliser l’eau chaude plusieurs jours en été (260litres me faisait 1,5 jour de conso, après l’eau était trop tiède).

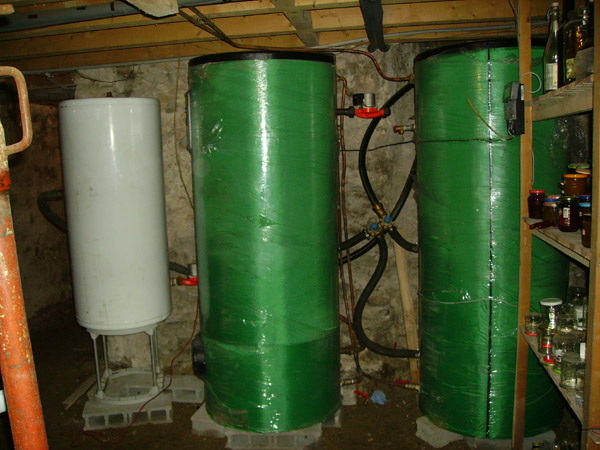

Pour l’instant les raccords entre les ballons 7&8 sont faits en grosse durite renforcée (de récupération) et me permettrons de modifier mon instal si je ne suis pas satisfait. N’étant pas du tout technicien je fais à l’instinct et apporte des améliorations au fil des essais. Photo 4

Dans un premier temps la régule mettra en fonction le circulateur ballon ou le circulateur chauffage en fonction de la température. J’espère pouvoir la régler en fonction de la température du ballon ( t°capteur supérieur à t° ballon= mise en route circulateur et non capteur à t° x = mise en route)  Par la suite et si je change de chaudière je raccorderai le tout pour automatiser plus.  Il faut préciser qu’actuellement j’ai une chaudière fioul couplée à une chaudière brûle tout (bois, écorce, coquilles etc..). En inter saison ou été je les court-circuite manuellement pour fonctionner solaire.

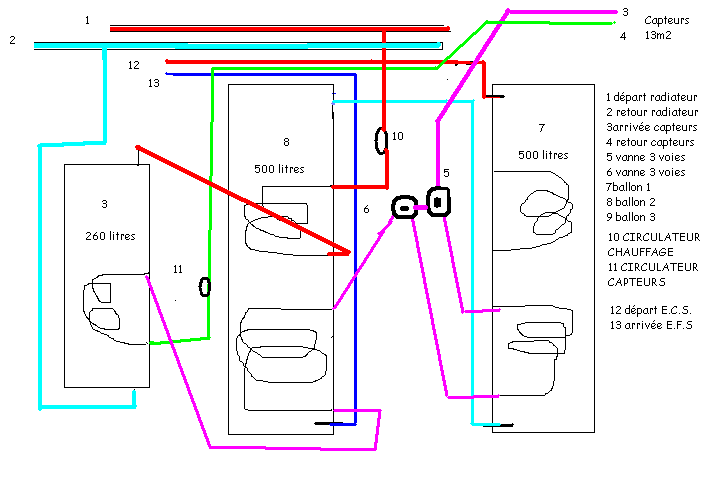

J’ai essayé de faire un plan de l’instal pour aider à la compréhension. Toutes les remarques sont les bien venues f.pyronnet@aliceadsl.fr

Premier essais :
Le 8 janvier il faisait 8° dehors mais un beau soleil j’ai mis les ballons 7&8 en série. Je suis passé de 8° à 30° dans le ballon 7 et  de 8° à 25° dans le ballon  8 entre 9h et 17h  Le circulateur 11 a été arrêté. Il n’y a pas de thermosiphonnage dans le circuit capteurs, les vannes 3 voies sont froides à 18h30.

Questions prix de revient : au groupement d'achat APPER: ballons 1800€, régule 250€,  circulateurs, vannes, raccords cuivre, supports capteurs & divers 500€. Circulateurs acheté sur Ebay d’occase, état neuf. Cuivre en réemplois de l’instal précédente. Les grosses conduites des capteurs sont des grosses chutes de tuyau de gaz « recyclés » et les petites du PER « chutes recyclés également ».  J’ai mis au point une astuce pour les souder, ce n’est pas ISO 9001 mais ça marche….

Pour le transport on s’est regroupé à 3 c’est pour cela que vous avez plus de matériel sur la photo ci-dessous .



Cordialement à tous et ……à vous d’essayer !
 Francis (alias  Papysol sur le forum apper)
