Installation d’un chauffe eau solaire
Thierry Parisis Saint Amand de Coly (24)
thierry.parisis chez free.fr

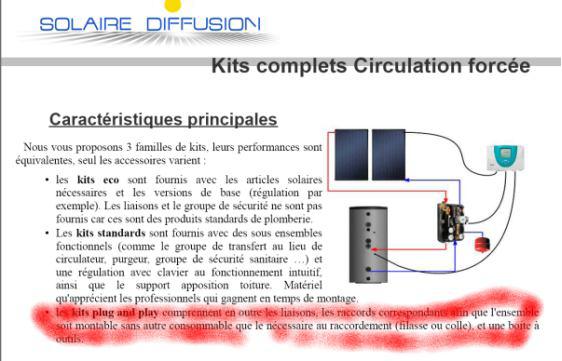

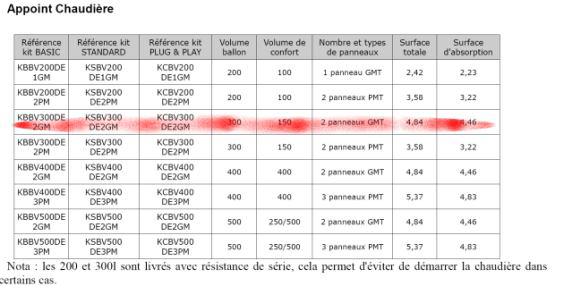

1- Après recherches sur le net, demande de conseils à APPER Solaire, commande du kit « plug and play » KBBV300DE2GM à SOLAIRE DIFFUSION
2- RAS pour modalités de commande, délais de livraison,règlement, tarif (~2800 € livré sur place).
Dimensionnement calculé pour 4 à 6 personnes, avec appoint chaudière à granulés et résistance électrique.

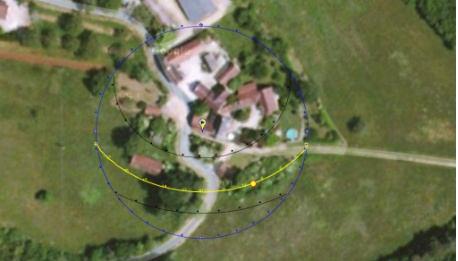

3- Quelle que soit la saison, les panneaux seront convenablement ensoleillés. http://www.sunearthtools.com
4-

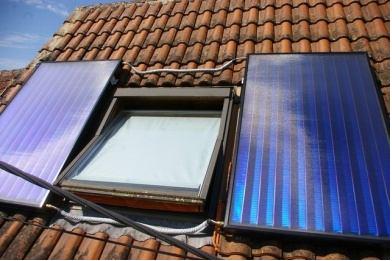

NB : le kit de fixation sur toiture tuile est prévu pour un assemblage
des panneaux côte à côte ; du fait de l’implantation particulière de
part et d’autre d’un vélux, j’ai été obligé de commander des tire-fonds
et des raccords supplémentaires (surcoût ~80€ livré).

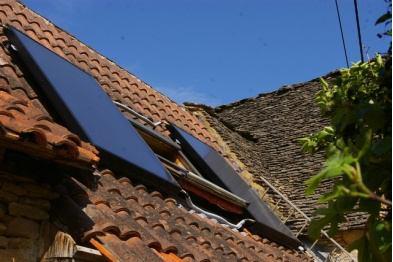

5- Implantation des panneaux sur toiture en tuiles romanes, orientation SUD et inclinaison 60°. (*)Avec l’ombre de la toiture en lauze à l’EST, en début de matinée sur le panneau de droite.
5- Implantation des panneaux sur toiture en tuiles romanes, orientation SUD et inclinaison 60°. (*)Avec l’ombre de la toiture en lauze à l’EST, en début de matinée sur le panneau de droite.
6- Cette implantation facilite la surveillance et la maintenance des capteurs (vidange, nettoyage etc).
7-

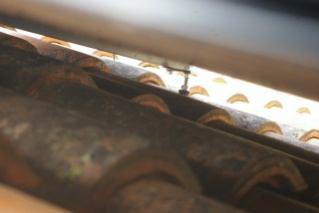

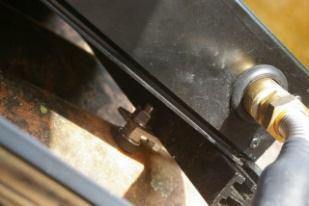

La pose des rails de support haut et bas des capteurs a nécessité le
perçage des tuiles romanes pour visser les 8 tirefonds de 30cm sur les
chevrons.
8- Pas de soucis particuliers (à part quelques tuiles cassées).La marge pour le réglage des différents niveaux est confortable.
9-
Pas de soucis non plus, pour les raccordements hydrauliques, ni pour le
cheminement des tuyaux isolés sur le toit et dans les combles après
passage par des tuiles d’aération.

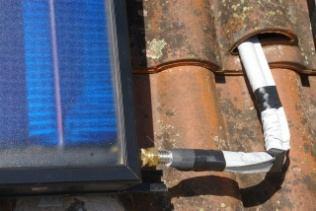

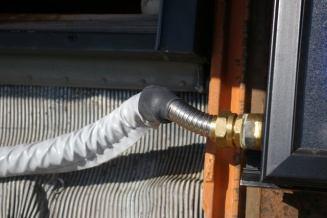

NB : Un problème persistant avec les 2 raccords « olive » de la liaison basse inter panneaux qui s’obstinent à suinter…(a)
NB : Un problème persistant avec les 2 raccords « olive » de la liaison basse inter panneaux qui s’obstinent à suinter…(a)
10-

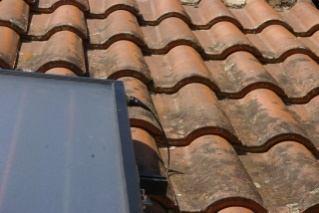

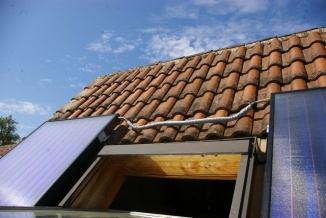

La liaison entre les capteurs est de 1m50, le circuit retour
capteur/ballon mesure 7m et l’aller ballon/capteur 10m (le tout en
tubes inox isolés).
La sonde haute température est fixée dans son doigt de gant avec du ruban adhésif résistant à la chaleur, elle est reliée à la régulation par le câble noyé dans l’isolation du tube inox de 10m.
La sonde haute température est fixée dans son doigt de gant avec du ruban adhésif résistant à la chaleur, elle est reliée à la régulation par le câble noyé dans l’isolation du tube inox de 10m.
11-
Le ballon de 300l et la régulation sont installés de façon compacte,
dans la salle de bain, à l’intérieur d’un espace de 1m² pour 2m50 de
hauteur.

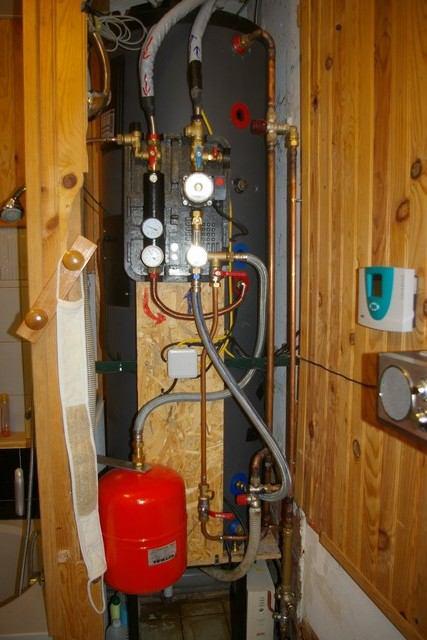

12-

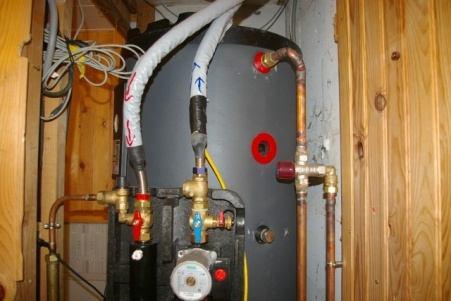

Partie haute de l’installation: Arrivée des tubes inox de liaison avec
les capteurs, la soupape de sécurité, le circulateur asservi à la
régulation, le système de purge d’air…

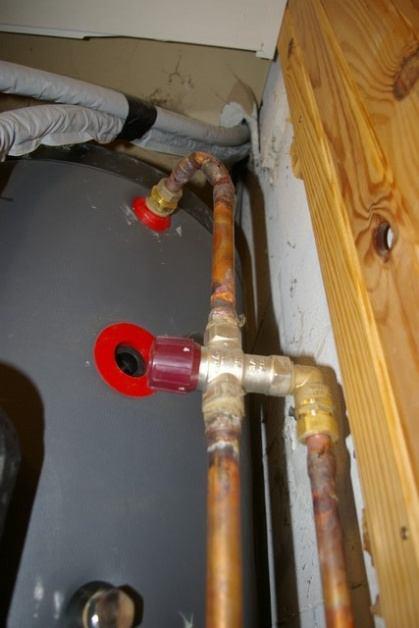

NB : Un problème avec le joint (pâte à joint/filasse) du raccord/réduction de l’arrivée de l’eau chaude en provenance des capteurs qui suinte lorsque la température s’élève…(b)
NB : Un problème avec le joint (pâte à joint/filasse) du raccord/réduction de l’arrivée de l’eau chaude en provenance des capteurs qui suinte lorsque la température s’élève…(b)

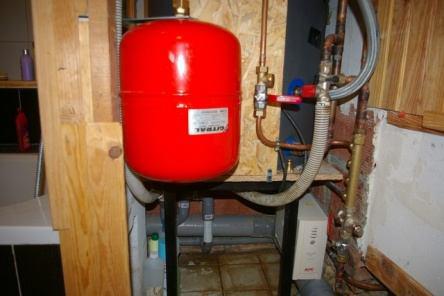

Et la partie basse avec le vase d’expansion…(voir détail, ci-dessous)

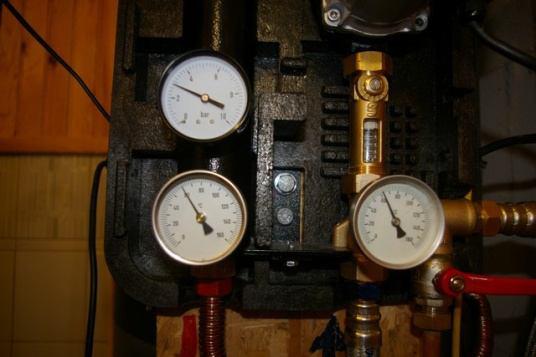

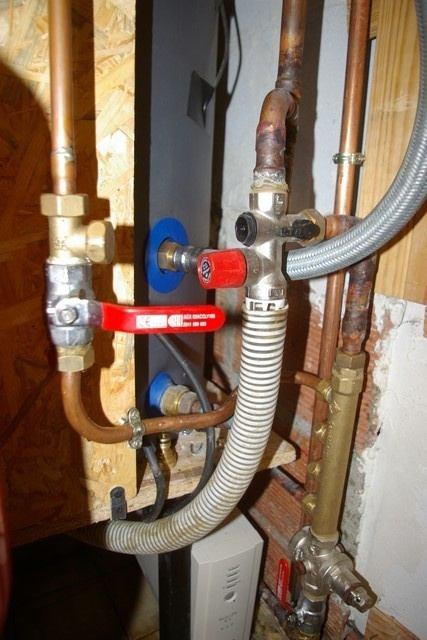

13- Détails : limiteur de pression, onduleur pour circulateur /régulation solaire, vanne de remplissage pour glycol, groupe de sécurité du chauffe-eau…
13- Détails : limiteur de pression, onduleur pour circulateur /régulation solaire, vanne de remplissage pour glycol, groupe de sécurité du chauffe-eau…
14- Détail : robinet thermostatique pour l’eau chaude sanitaire…
15- Après 4h00 de fonctionnement de 12h00 à 16h00 par une journée ensoleillée de début mai.
16-
La pression est élevée pendant une période de test pour éprouver
l’étanchéité ; pour le moment, le circuit solaire est rempli avec de
l’eau…
Il reste à affiner les réglages,
éliminer quelques fuites (a) et (b), à brancher le ballon sur la
chaudière et programmer un automate Millénium3 XD26 pour gérer tout ça
au mieux. En attendant, je m’en remets aux réglages de base de la

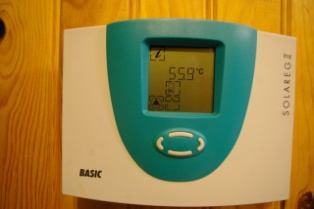

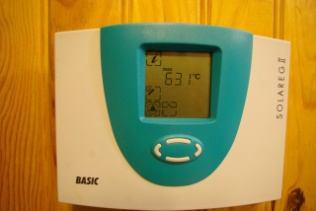

régulation « Solareg basic » fournie. (J’ai quand même activé la
fonction «protection des panneaux »)
Merci à Pierre d’APPER et au Service clients Solaire Diffusion pour les conseils et leur réactivité!
Thierry Parisis
