Chauffage par 3 cuves 600 litres d'eau morte et ECS 600 litres avec 18 LM 1240 peints en cascade sur toiture pour un gîte dans maison de village
Projet Nolleau 04170 Moriez
Etude: Pierre Amet

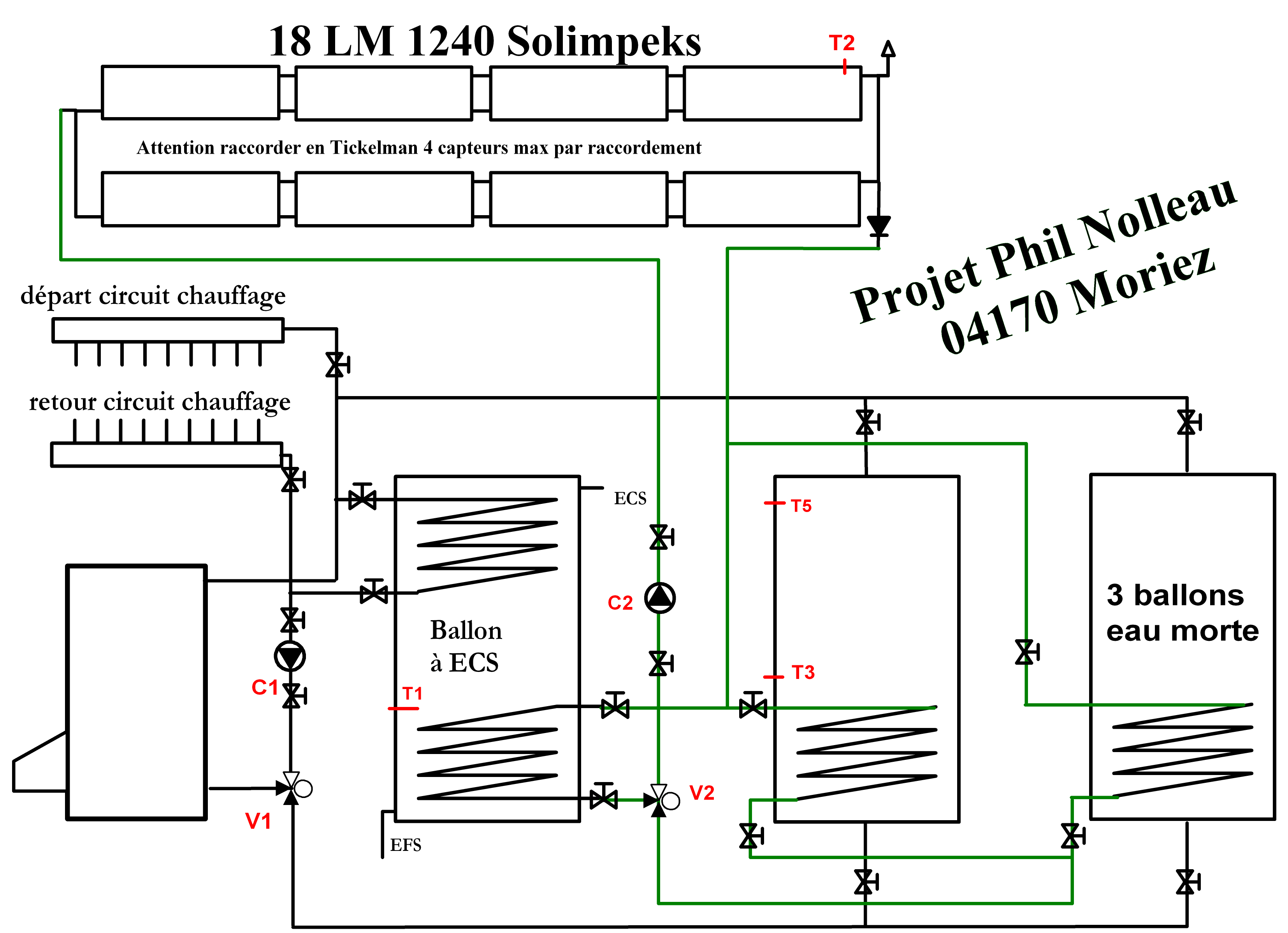

Le schéma hydraulique:
![]()

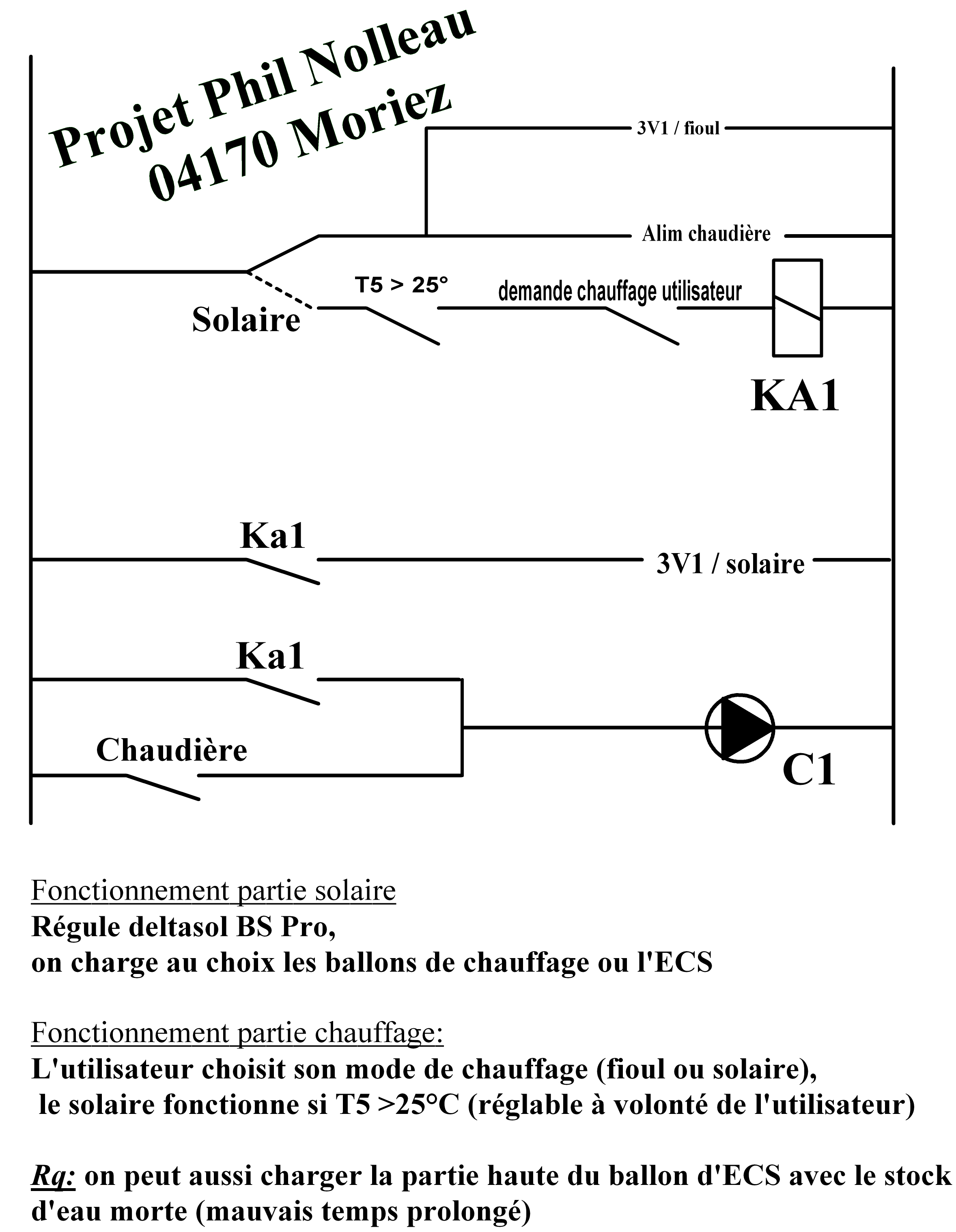

Schéma électrique de commande:
![]()

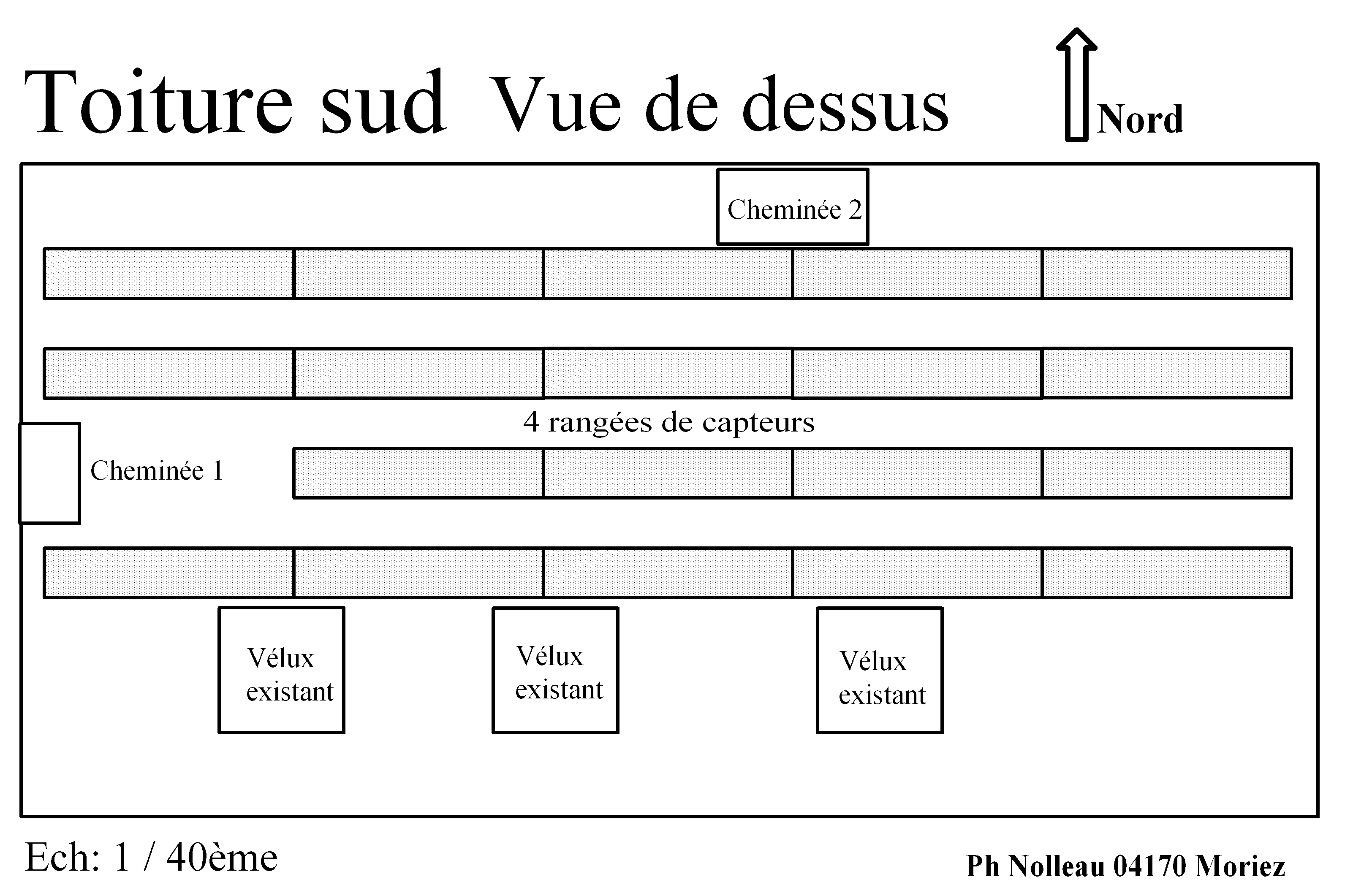

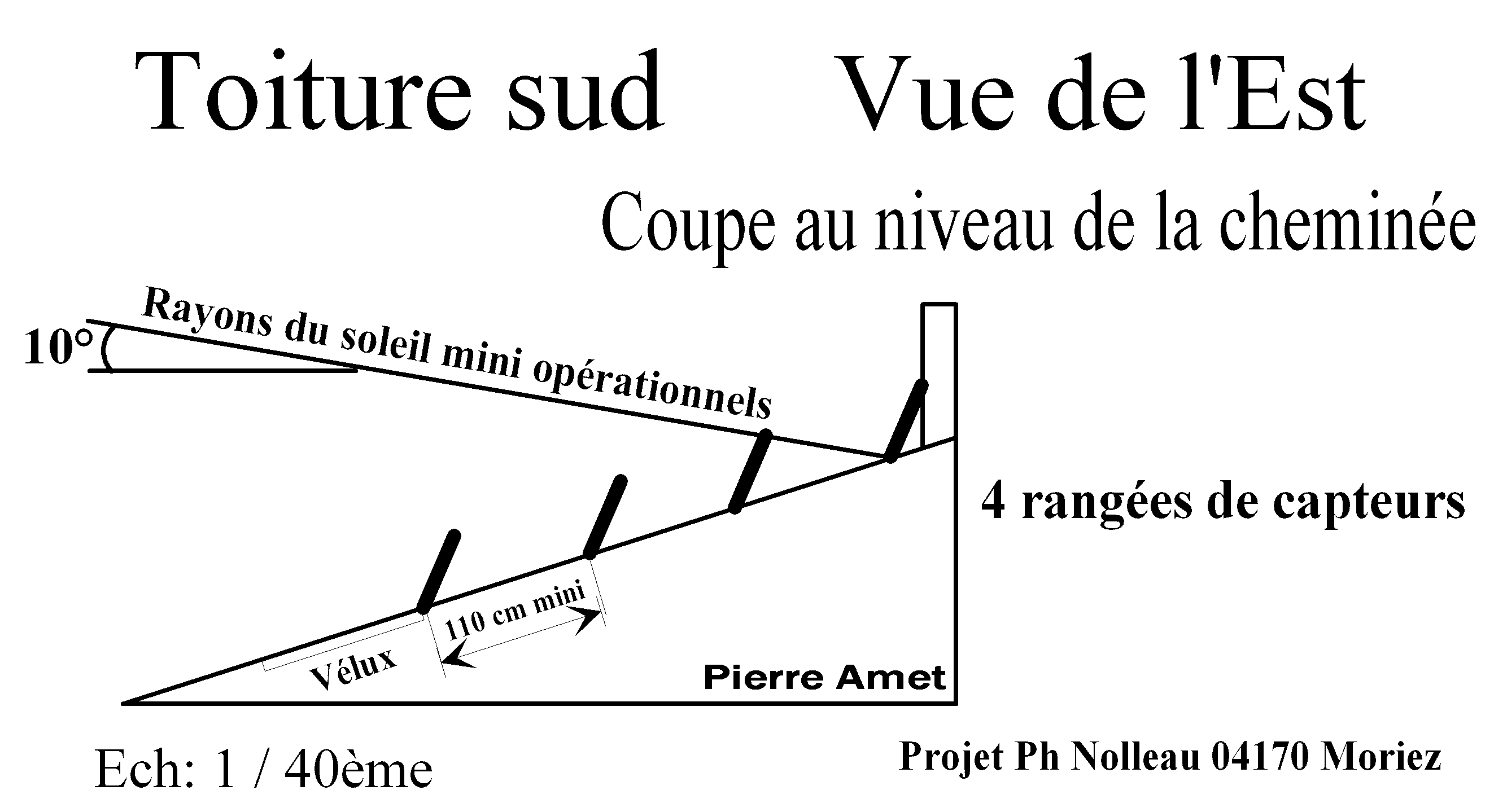

Implantation toiture:
![]()
![]()
Réalisation par un installateur de chauffage solaire compétent :
![]()

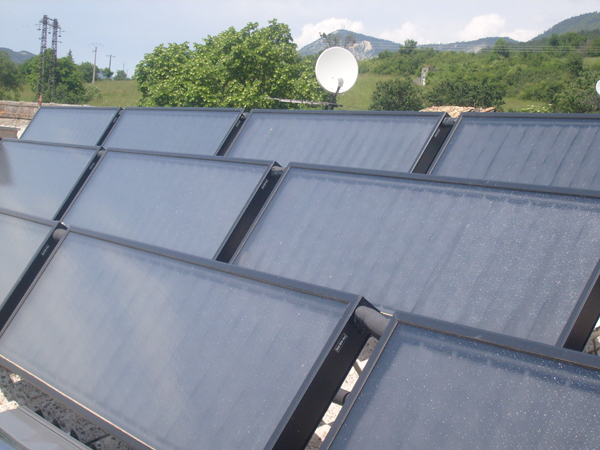

montés en ligne de 5 capteurs sans que cela pose de problème d'écoulement (des capteurs qui travailleraient moins auraient des temp plus élevées):temp mesurée sur 3 rangées le 30/06/2008 à 12h TU, installation en production ECS
rangée 1
capteur 1: 39°C; capteur 2: 40°C; capteur 3: 40°C; capteur 3: 40°C; capteur 4: 41°C; capteur 5: 39°C
rangée 2
capteur 1: 39°C; capteur 2: 39°C; capteur 3: 40°C; capteur 3: 38°C; capteur 4: °C; capteur 5: 38°C
rangée 3
capteur 1: 38°C; capteur 2: 39°C; capteur 3: 39°C; capteur 3: 40°C; capteur 4: 39°C; capteur 5: 37°C....

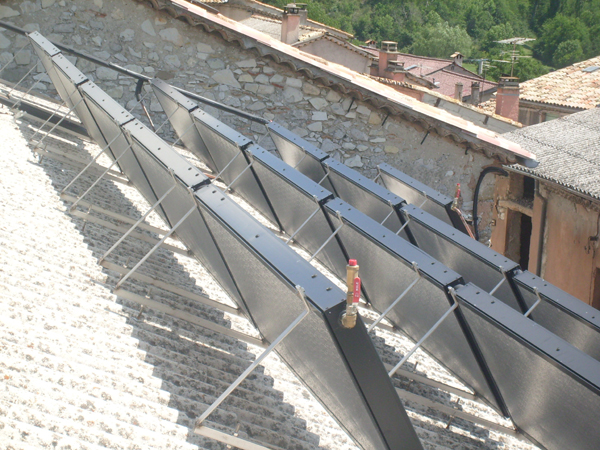

montés en ligne de 5 capteurs sans que cela pose de problème de déformation sur la longueur totale: les capteurs ont été reliés entr'eux avec de la durit de voiture (procédé utilisé depuis de décénies)
![]()

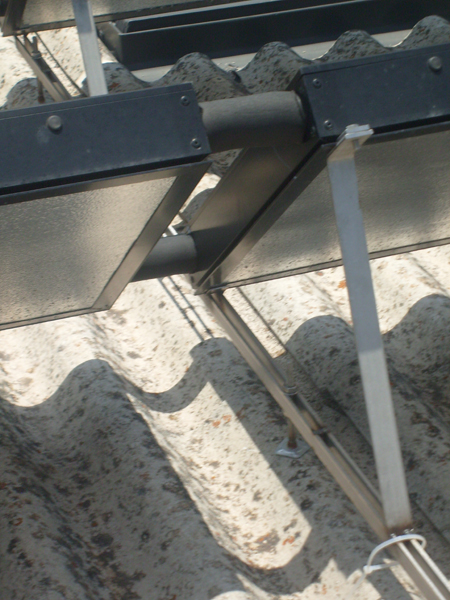

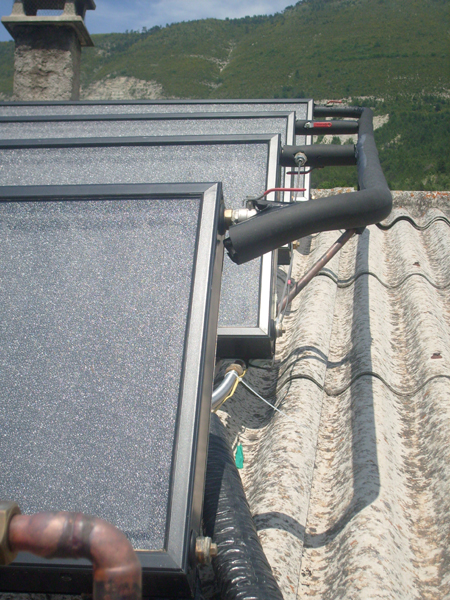

fixation toiture inox départ chaud capteurs longs
![]()

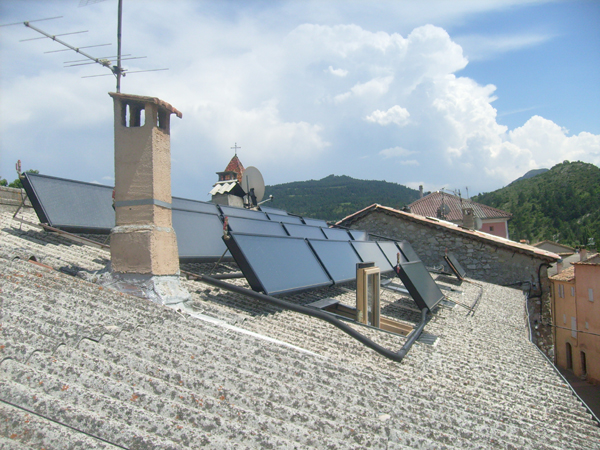

excellente intégration, selon les dires des parapentistes locaux on voit pas les capteurs d'en haut !Ce projet bénéficie de toutes les autorisations de travaux, et ne pose effectivement pas de problème d'intégration:

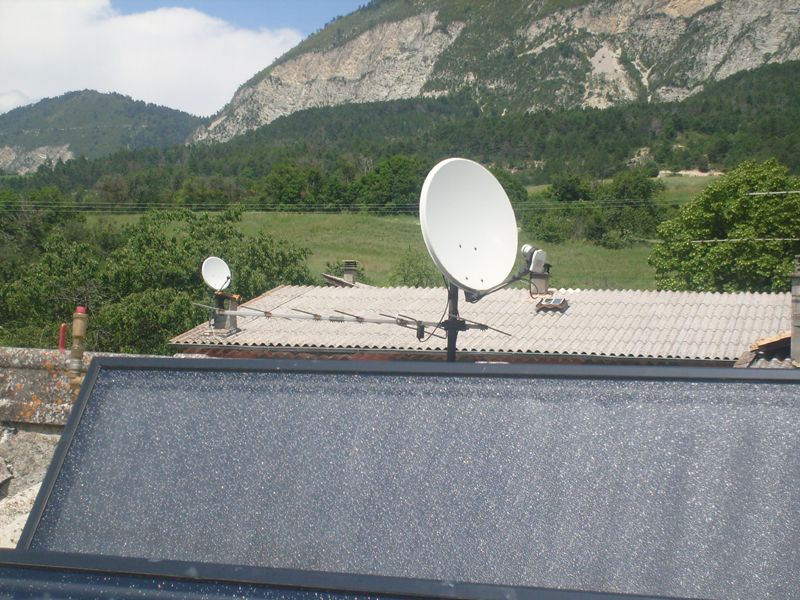

on peut toujours s'amuser à comparer la pollution visuelle des capteurs longs d'APPER avec les antennes de télévision:![]()
pollution visuelle antennes contre capteurs solaires l'Intérieur:
![]()

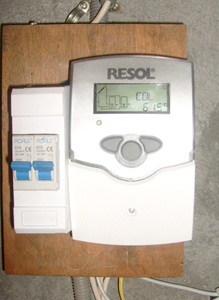

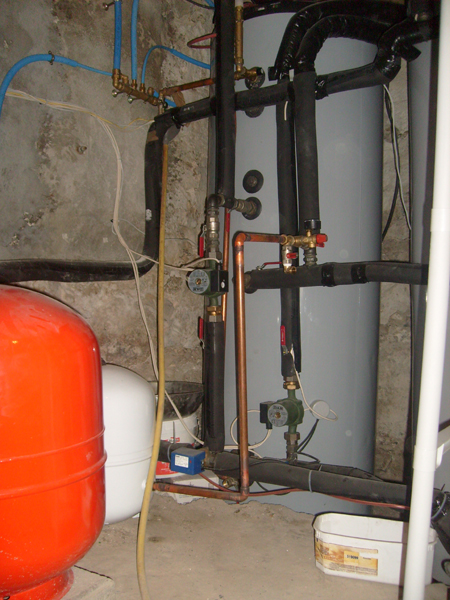

le ballon de 600 l ECS et la regulation![]()

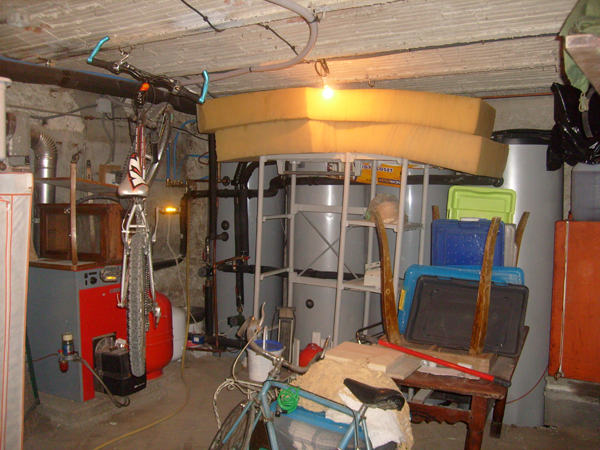

au fond on distingue les 4 ballons de 600 litres
