CHAUFFE EAU SOLAIRE DIRECT
piloté par Arduino
Pascal LE BLANC
Saint-Mayeux 22
pascalleblanc chez yahoo.fr
www.facebook.com/pascalleblanc22/solaire

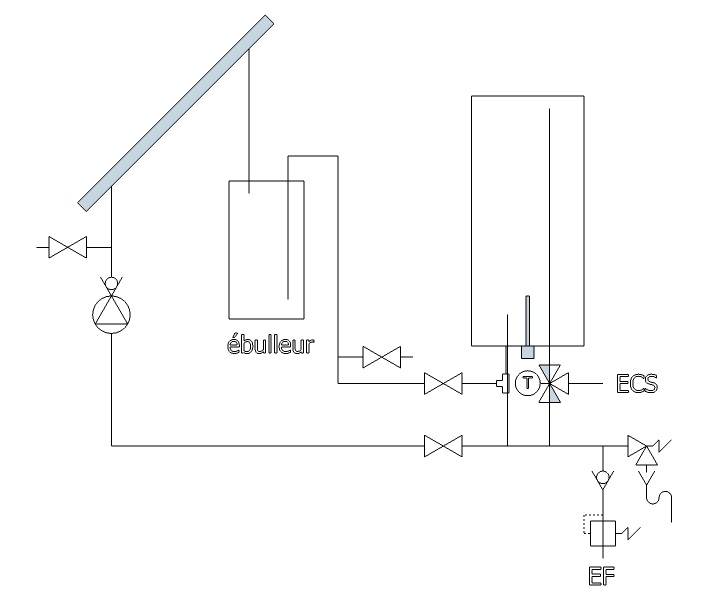

Je vous présente directement le schéma hydraulique :
PRINCIPE:
Le principe mis en oeuvre est un chauffe-eau solaire en circuit direct forcé. L'eau chaude sanitaire est chauffée directement dans les capteurs solaires. Cela implique un circulateur de qualité sanitaire. Et un système soumis à la pression du réseau sanitaire, au tartre et au risque de gel.
L'ébulleur fait penser à un système autovidangeable et c'était l'idée de départ. Mais le circuit n'étant pas fermé à proprement parlé, la "bulle" d'air n'est pas garantie d'être gardée. J'en suis même arrivé à l'hypothèse que l'air était dissoute dans l'eau. J'ai gardé l'ébulleur car il bloque la vapeur d'eau lors des soutirages d'eau chaude quand les capteurs sont en stagnation (~200°C sous 7 bar) pour éviter d'avoir de la vapeur au robinet (testé!).COMPOSITION:
- régulateur de pression taré à 3 bars (important pour ne pas "cracher" trop d'eau par la soupape de sécurité, un vase d'expansion pourrait aussi être ajouté (mais il faut économiser beaucoup d'eau pour amortir son coût);
- l'indispensable soupape de sécurité 7 bars;
- mon té bidouillé pour faire une double entrée coaxiale sur l'entrée du chauffe-eau;
- 2 vannes de séparation pour la période de gel;
- le circulateur et son clapet anti-retour, le circulateur doit absolument être de qualité sanitaire;
- 2 vannes de vidange;
- 2 panneaux tinox GM sur support 50° au sol et le té avec purgeur manuel (les capteurs sont orientés 10° ouest);
- un chauffe-eau 15L utilisé comme ébulleur;
- le chauffe-eau électrique 200L existant sur lequel j'ai enlevé le brise jet pour mettre ma double entrée;
- l'obligatoire mitigeur thermostatique;
- une régulation à base d'Arduino non représentée sur le schéma.

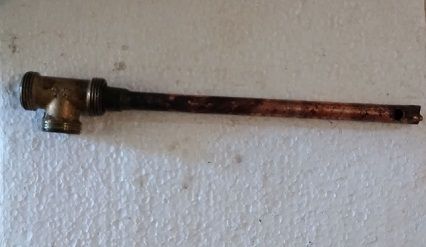

LA DOUBLE ENTREE:
La double entrée permet de faire une entrée et une sortie coaxiale sur l'entrée 20x27 du chauffe-eau. Ceci évite de prendre l'eau chaude du haut de ballon dans le circuit solaire. Et ainsi on ne chauffe que le bas du ballon. Elle est constituée d'un tube en cuivre 10x12 de 30cm avec un brise jet reformé d'un bout et évasé en 14mm de l'autre, soudé à un petit bout de cuivre 14x16 évasé en 18 lui-même soudé à l'intérieur d'un té MMM 3/4. Ce tube est enfilé à travers un té FFF 3/4, vissé au té mâle et sur l'entrée du CE sur lequel on a supprimé le brise jet.

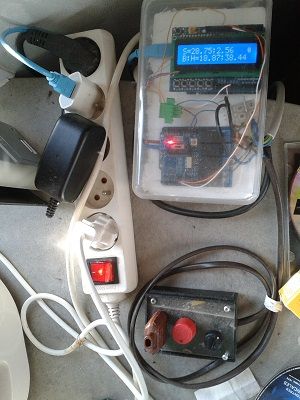

LA REGULATION ARDUINO:
- une carte Arduino UNO Rev3 et son alimentation USB;
- un afficheur 16x2;
- une carte 4 relais (12V/230V) et son alimentation 12V (un seul relais est utilisé);

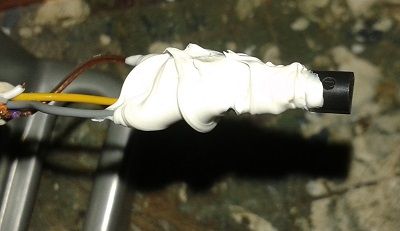

- une sonde de température étanche DS18B20 pour la sonde solaire;
- 2 sondes de température DS18B20 pour les sondes bas et haut de ballon;
- une résistance pour le bus Dallas des sondes;
- une boîte vide de chocolat à la cerise bien connue en guise de boitier avec un morceau de polystyrène dans le fond;
- plus un variateur de lumière pour régler le débit du circulateur.
