INSTALLATION CHAUDIERE BOIS PLANCHER CHAUFFANT
Par David DELORME ARAULES 43
INSTALLATION SIMPLIFIEE D’UNE CHAUDIERE BOIS AVEC BALLON TAMPON ET EVOLUTIVE POUR UN APPOINT EN SOLAIRE

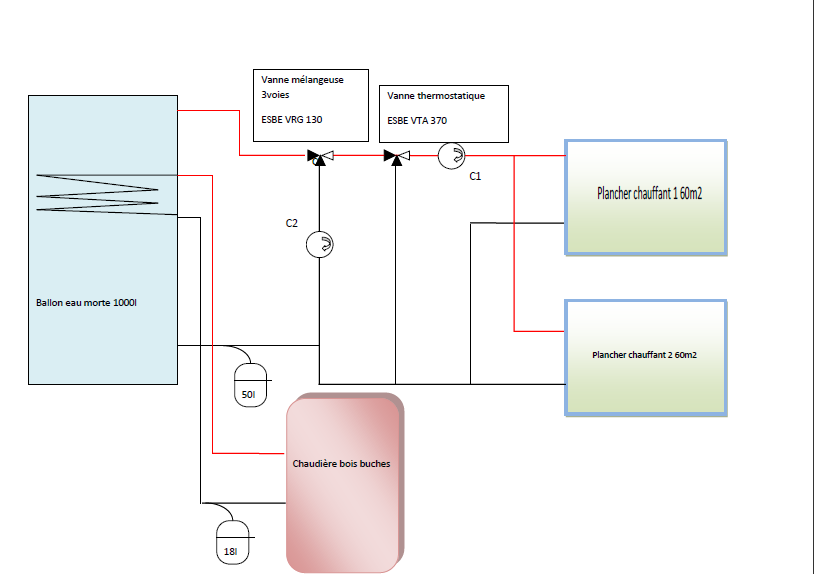

Schéma de l’installation:

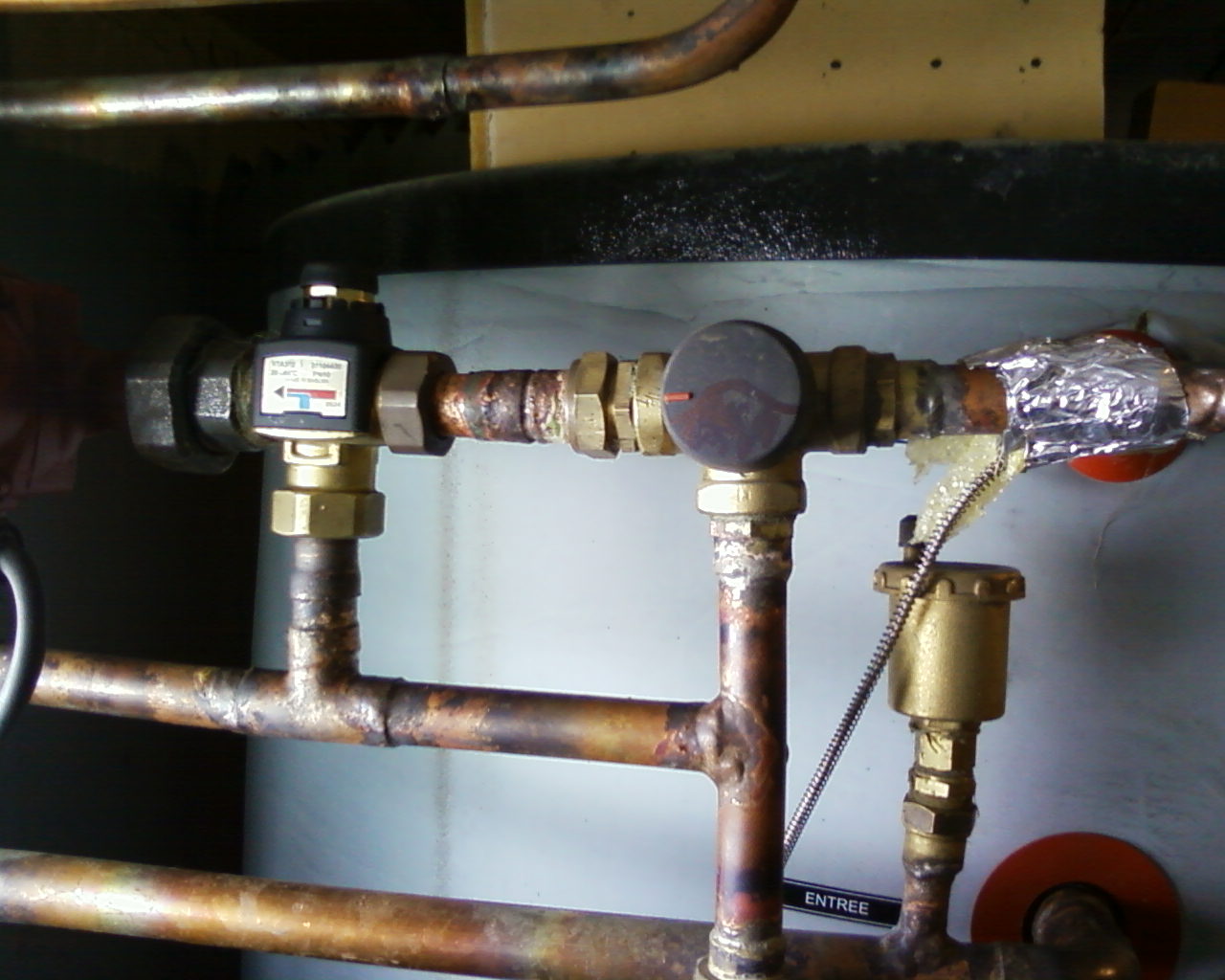

La vanne thermostatique remplace une régulation
Ayant fonctionné sans cette vanne je peux dire qu’elle est indispensable.
Elle est très facile d’utilisation, il suffit juste de la régler à chaque gros changement de température extérieure.
La vanne mélangeuse peut être motorisée par une régulation, elle a été mise au cas où la vanne thermostatique ne me donnerait pas satisfaction.
Problèmes rencontrés:
-Je voulais faire fonctionner la chaudière en thermosiphon, cela n’a pas marché.
J’ai du rajouter un circulateur qui n’est pas sur le schéma.

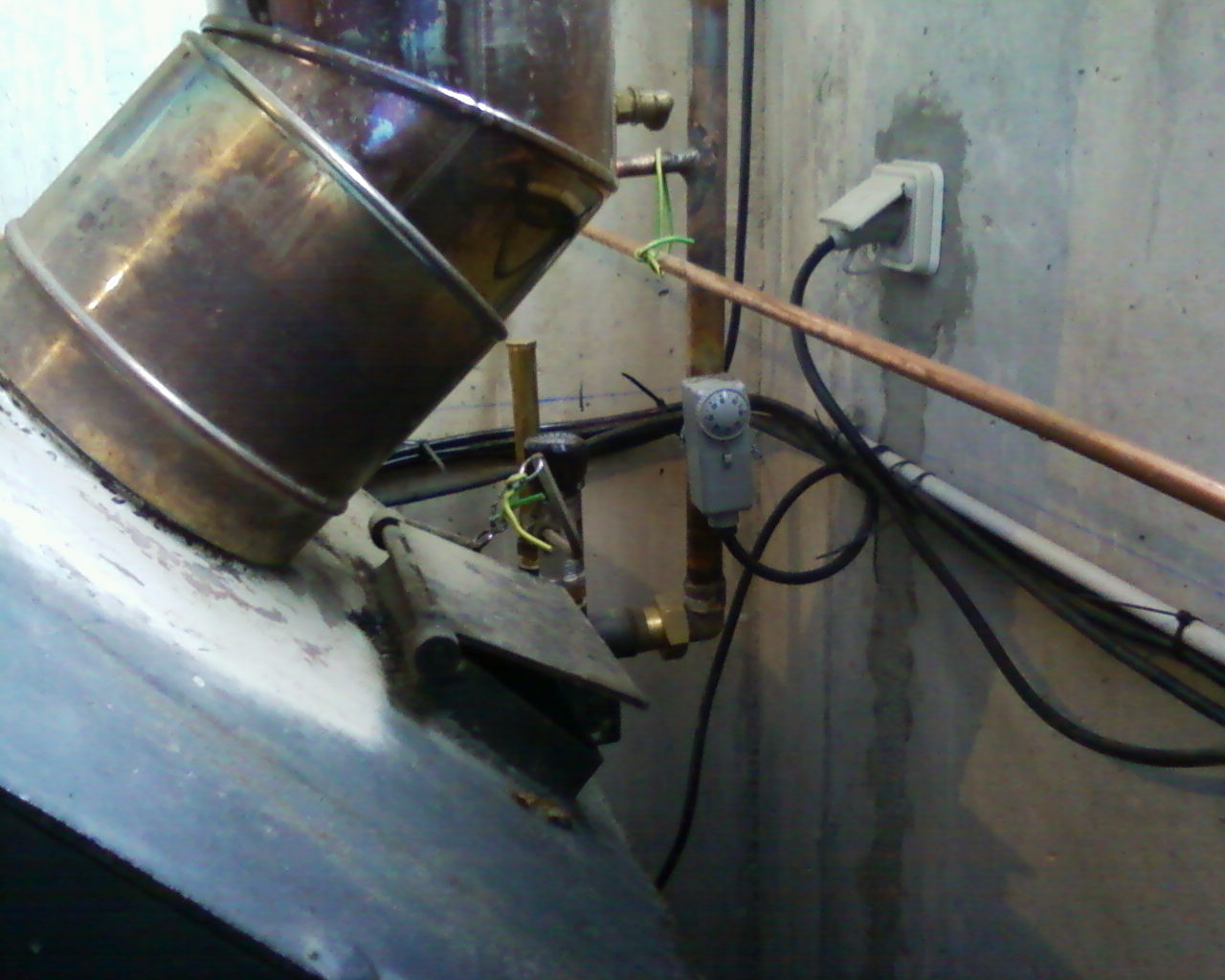

Complication : il faut mettre en route le circulateur lorsque la chaudière chauffe et l’arrêter lorsqu’elle s’éteint. Pour l’instant il y un thermostat que je dois régler à chaque allumage. Je pense qu’un minisun de Patrick07 serait plus approprié.
-La stratification du ballon tampon limite son accumulation de chaleur. La partie haute monte vite à 70°c alors que la partie basse reste à 30°c.
J’ai rajouté un circulateur C2 qui brasse l’eau du ballon, en tournant la vanne mélangeuse le circulateur en vitesse 3 au bout d’une demi heure la partie haute du ballon est redescendue à 50°c.
Problème engendré, le circulateur C2 est obligé de tourner en permanence, car à l’arrêt il empêche la circulation d’eau dans les planchers chauffants.
J’ai du rajouter un circulateur qui n’est pas sur le schéma.
Complication : il faut mettre en route le circulateur lorsque la chaudière chauffe et l’arrêter lorsqu’elle s’éteint. Pour l’instant il y un thermostat que je dois régler à chaque allumage. Je pense qu’un minisun de Patrick07 serait plus approprié.
-La stratification du ballon tampon limite son accumulation de chaleur. La partie haute monte vite à 70°c alors que la partie basse reste à 30°c.
J’ai rajouté un circulateur C2 qui brasse l’eau du ballon, en tournant la vanne mélangeuse le circulateur en vitesse 3 au bout d’une demi heure la partie haute du ballon est redescendue à 50°c.
Problème engendré, le circulateur C2 est obligé de tourner en permanence, car à l’arrêt il empêche la circulation d’eau dans les planchers chauffants.
Astuce:

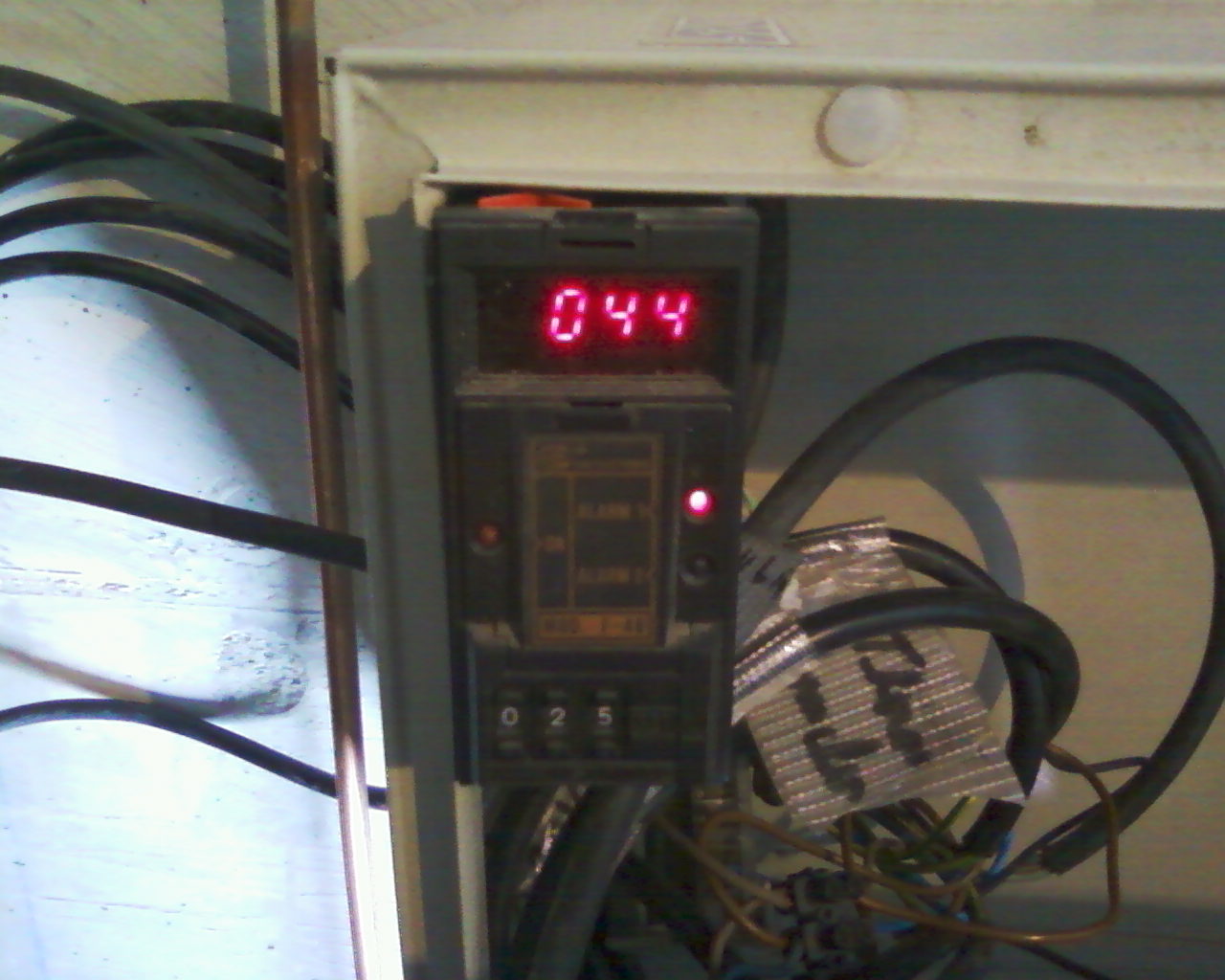

Une régulation industrielle de récupération
me sert de thermostat pour arrêter les circulateurs C1 et C2 lorsque
le ballon descends au dessous de 30°c.
Il n’y a pas de système de contrôle de température du retour de l’eau de la chaudière car elle accepte de l’eau à partir de 40°c et la chaudière ne passe que par le serpentin du ballon ce qui implique un retour plus chaud.
Il n’y a pas de système de contrôle de température du retour de l’eau de la chaudière car elle accepte de l’eau à partir de 40°c et la chaudière ne passe que par le serpentin du ballon ce qui implique un retour plus chaud.

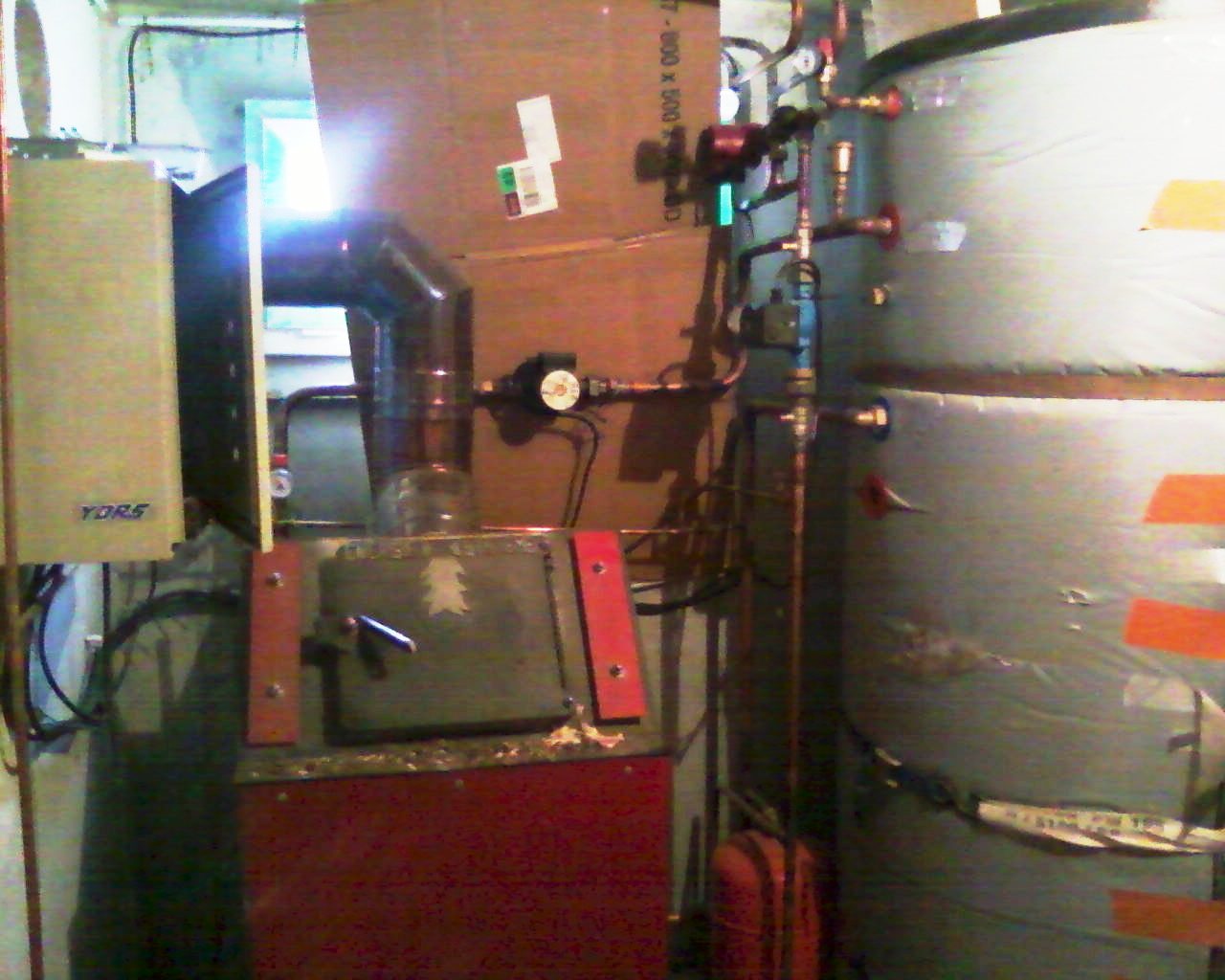

Photos:
