FABRICATION D'UN CAPTEUR SOLAIRE
par GUY CLAVIER
guy.clavier AT free.fr
Matériel:

- plaque de cuivre 0.5mm de type Cu-B2 (pour soudure)  dimensions 1m x2m
- tube cuivre 12/14 : 9 longueurs de 1,03m par plaque de 1m² = 18 longueurs de 1,03m pour les 2m²
   (acheter le tube en longueur de 5m)
- tube cuivre 20/22 : 2 longueurs de 2m
- peinture noire haute température (peinture automobile moteur ou pot échappement)
- panneau contreplaqué extérieur 1,15mx2m (pour le fond du coffret capteur)
- contreplaqué ép 15mm : 2 longueurs de 2mx11.5cmx15mm +2 longueurs de 1,12mx11.5cmx15mm
     (pour les cotés du coffret capteur)
- peinture noire extérieure pour le coffret
- polycarbonate ép 16mm, une plaque de 2mx0,96m
- laine de verre ép 4cm (2m²)
- polystyrène extrudé ép 2cm (2m²)
- cornières alu ou autre (3cmx3cm)+ joint (type joint de fenêtre)+ cartouche de silicone

REALISATION DE L'ABSORBEUR

Coupez (à la cisaille) la plaque de cuivre à la moitié (2 plaques de 1m², c'est plus facile à manúuvrer)

Coupez le tube de 12x14 en longueur de 103cm (9 longueurs par plaque de 1mx1m)

Tracez sur la plaque de cuivre la position des tubes 12x14 (voir schéma, un tube tout les 10 cm environ)

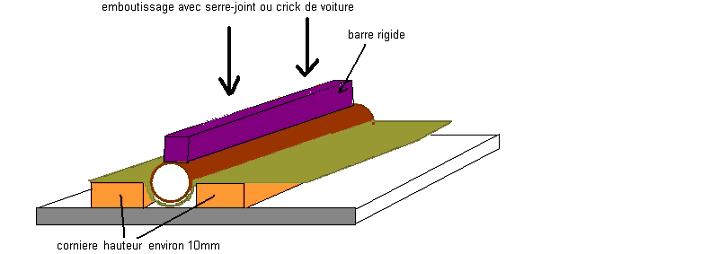

Emboutir la plaque de cuivre aux emplacements des tubes de 12/14mm (voir schéma)


Coupez le tube de 20x22 en longueur de 2m

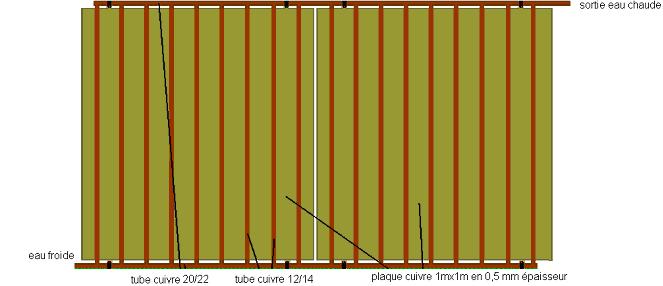

Positionner les tubes de 12x14 sur les 2 plaques de cuivre, puis positionner les tubes de 20x22 et tracer
 l'emplacement des trous sur les tubes de 20x22 (voir schéma)

Percer des trous de 14mm sur les tubes de 20x22

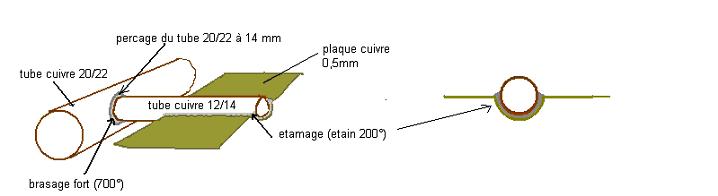

Souder (brasage) les tubes de 12x14 aux tubes de 20x22 (voir schéma)

Ajouter des raccords 20x27 à l'entrée et à la sortie d'eau du capteur

Souder (fermer) les 2 autres extrémités des tubes 20x22

Tester l'étanchéité en mettant en eau sous pression

Placer ce montage, sur les plaques de cuivre,

Souder à l'étain les tubes de 12x14 à la plaque de cuivre

Peindre le tout avec de la peinture noire haute température (peinture pot échappement moteur moto)

Outillage pour souder et braser (sur bouteille de gaz butane 13kg)




REALISATION DU COFFRET

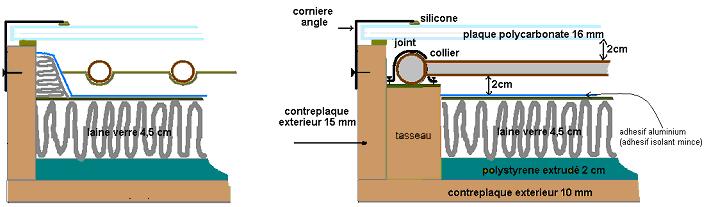

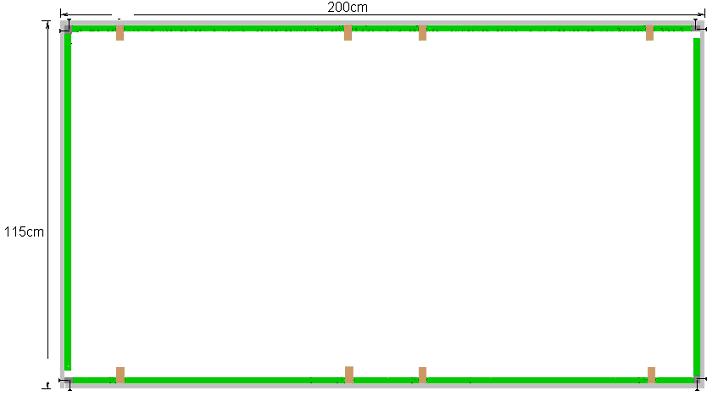

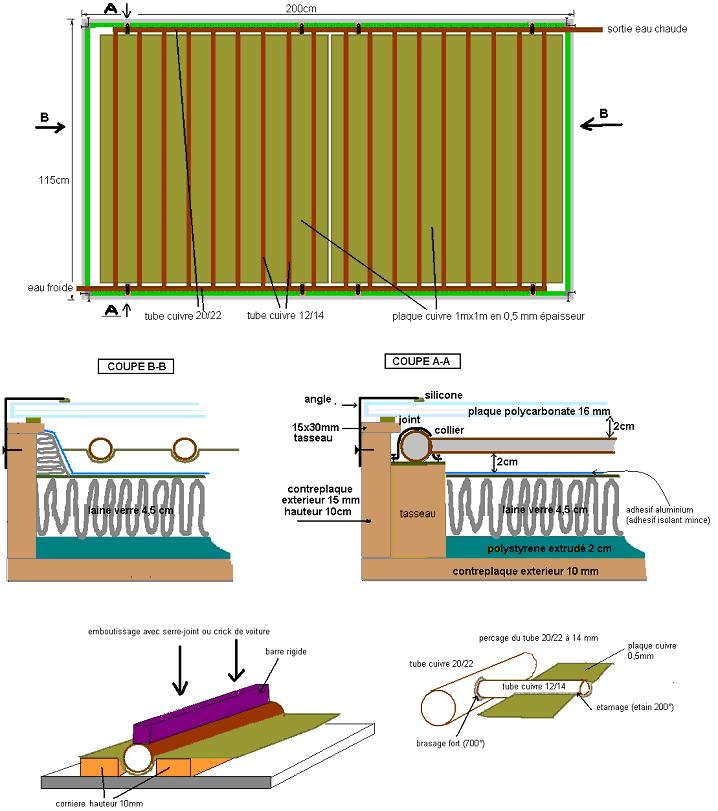

Réaliser le coffret (voir schéma)

Faire les trous pour le passage des tubes de 20x22 d'entrée et de sortie d'eau

Fixer les tasseaux pour servir de support au capteur (hauteur environ 75 mm, voir schéma)

Poser le polystyrène extrudé au fond du coffret

Poser par dessus le panneau de laine de verre ou de roche de 45mm

Coller l'adhésif aluminium (pour isolant mince) sur le pare vapeur de la laine de verre



Poser le capteur dans sa boîte

Fixer le capteur par des colliers

Peindre le coffret en noir

Coller un joint à la périphérie du coffret

Poser la plaque de polycarbonate

Fixer les cornières autour du coffret

Faire un joint silicone entre cornières et plaque de polycarbonate
