capteur solaire une réalisation en thermosiphon à 60 km de grenoble, 30km de la vallée du Rhône
Présentations:
Je tiens à te remercier pour ta démarche et le temps passé à créer le site, sans lui, je ne sais pas si je me serais lancé et je vois que l'idée séduit pas mal d'amis qui passent à la maison .
Produire de l'eau chaude solaire,il y a longtemps que l'idée me trottait dans la tête et courant 2003 je tombe sur le site
"autoconstruction d'un CESI en Alsace Lorraine..." : super!!! toutes les infos y étaient et surtout cela m'a donné envie de me mettre à la réalisation.
Je ne voulais pas passer par les subventions, même si dans le département de l'Isère, elles peuvent representer jusqu'a 50% du projet :cela reste trop cher, et je partage ton analyse sur l'importation des tomates bio .
Donc au printemps 2004 je recupère 3 radiateurs acier en bon état ,j'en achète 2 autres pour avoir 4 m2 de capteur
Plomberie : cuivre de 20/22, soudure un peu galère au début
Caisson du capteur en bois, ainsi que les consoles de support, car le capteur me sert de auvent au dessus de la porte de garage, le ballon se situe dans les combles 1m50 au dessus et le thermosiphon fonctionne à merveille .
Isolant :Trialflex (feuilles d'alu) de 20mm d'epaisseur (équivalent a 20 cm de laine de verre) permet de diminuer l'epaisseur du capteur et trés performant .
Pour le ballon je pensais en acheter un de 300 L, lorsque un voisin qui vient de modifier son chauffage me dit qu'il va en mettre un à la déchetterie .Aprés détartrage il savère en trés bon état. Le problème c'est qu'il est de 150 litres donc un peu
petit pour les 4 m2 du capteur (coef d'échange de 0,18). Je sais que je perds des calories mais le recyclage des matériaux fait aussi partie de la démarche.Depuis je l'ai couplé avec mon ancien cumulus de 200 L ,ce qui me fait une réserve de 350 L d'eau chaude solaire.
Suffisant pour les 5 habitants de la maison.
En résumé, depuis la mise en route le 15 juillet je n'ai pas rebranché mon cumulus et çà c'est vraiment génial.Au fait, la crète des Serres et le pic de Chamatte me rappellent des vols en delta à St André les Alpes avec une vache mémorable au col de Toutes Aures alors que le plafond était à 4 200 m ce jour là ; les copains se sont bien foutus de moi.
Je comprends le choix de vivre dans une région où les thermiques sentent la lavande , pour un mordu de vol à voile .A bientôt j'espère et bons vols !
Jean Marie Argoud
Fiche signalétique:
latitude :
45N Région Rhône Alpes Département de l'Isérecapteur:
inclinaison 55°orientation :
sud-sud ouestsurface :
4 m2vitrage:
- épaisseur 4mm standard
- distance de l'absorbeur à la vitre 35mmisolant:
Trialflex (feuilles d'alu) de 20mm d'épaisseur (équivalent a 20 cm de laine de verre)coffre:
bois; fond :triply 16 mm ;cadre : chevrons 9x6absorbeur:
5 radiateurs 1 de 120x80 récupe d'occasion chez un recycleur de matériaux
2 de 60x80 montés en série
2 de 120x90 achetés dans le commercemontage série ou parallèle ?
Montage en parallèle en boucle de Tickelmanéchangeur:
Ballon "pacific" échangeur annulaire
( l'eau du circuit primaire circule dans un anneau qui remplace le serpentin ,
ce qui explique la possibilité de le placé à l'horizontale)
contenance: 150 litres
surface d'échange dans le réservoir : 0,73 m2 coef 0,18 (faible)tuyaux : matériau diamètre: cuivre de 20/22
montage : thermosiphon
coût total : capteur ,ballon et plomberie : 720 € ( vive le recyclage des matériaux !!!)

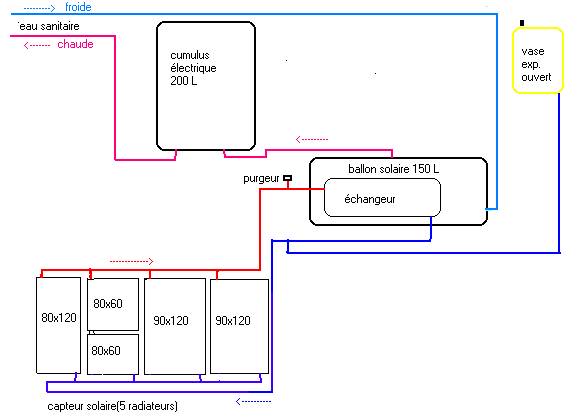

Schéma:
![]()
photos et commentaires :
![]()

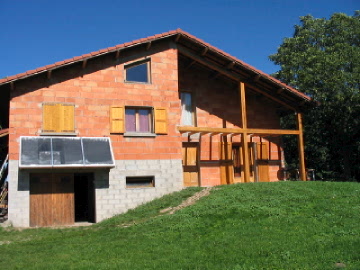

Orientation sud-sud ouest du capteur pour éviter les ombres portés par les arbres côté sud
le ballon se situe dans les combles (fenêtre triangulée) 1,50 m au dessus du haut du capteur
il y a 5 m de tuyaux cuivre 20-22 entre le capteur et le ballon
![]()
le capteur en auvent protége l'entrée du garage des intempéries

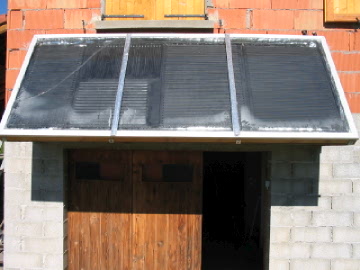

la fente sur la vitre de gauche c'est un serrage trop violent de la cornière au montage
( ça m'apprendra à régler le débrayage de ma visseuse)
réparée avec du silicone colle pour aquarium , ça tient et c'est étanche .
les différents tons de couleur noire correspondent aux 5 radiateurs de taille différente (récupe) ce qui apparemment ne pose pas de problème de performance dans un circuit en thermosiphon.....
![]()
ballon solaire horizontal :
- l'eau chaude du capteur arrive en haut à droite avec le purgeur auto au dessus du coude
- l'eau froide (retour capteur) repart sous le ballon avec un T à 1m de la sortie pour le vase d'expansion (jaune) ouvert qui sert aussi au remplissage du circuitballon vertical : cumulus de 200 L monté en série derrière le ballon solaire , l'eau chauffée par le solaire passe dans le cumulus ce qui me permet de disposer de 350 L d'eau chaude .De plus, comme mon chauffage pour la maison est un poêle a bois "Jotul" j'ai encore besoin de mon cumulus électrique l'hiver, en attendant de trouver mieux (je pense sérieusement à l'éolien !)
me contacter : Jean Marie Argoud : arg.tribu@wanadoo.fr
