AMELIORATION ET SIMPLIFICATION DE MON INSTALLATION DE CHAUFFAGE SOLAIRE ,
DETAIL FONCTIONNEMENT CUISINIERE BOUILLEURPar Pierre Amet
pierre. amet chez free.frRappel de la page: http://www.apper-solaire.org/Pages/Experiences/Amet%20Pierre%2004/Amelioration%20systeme%20existant%20dephasage%20apport%20solaire

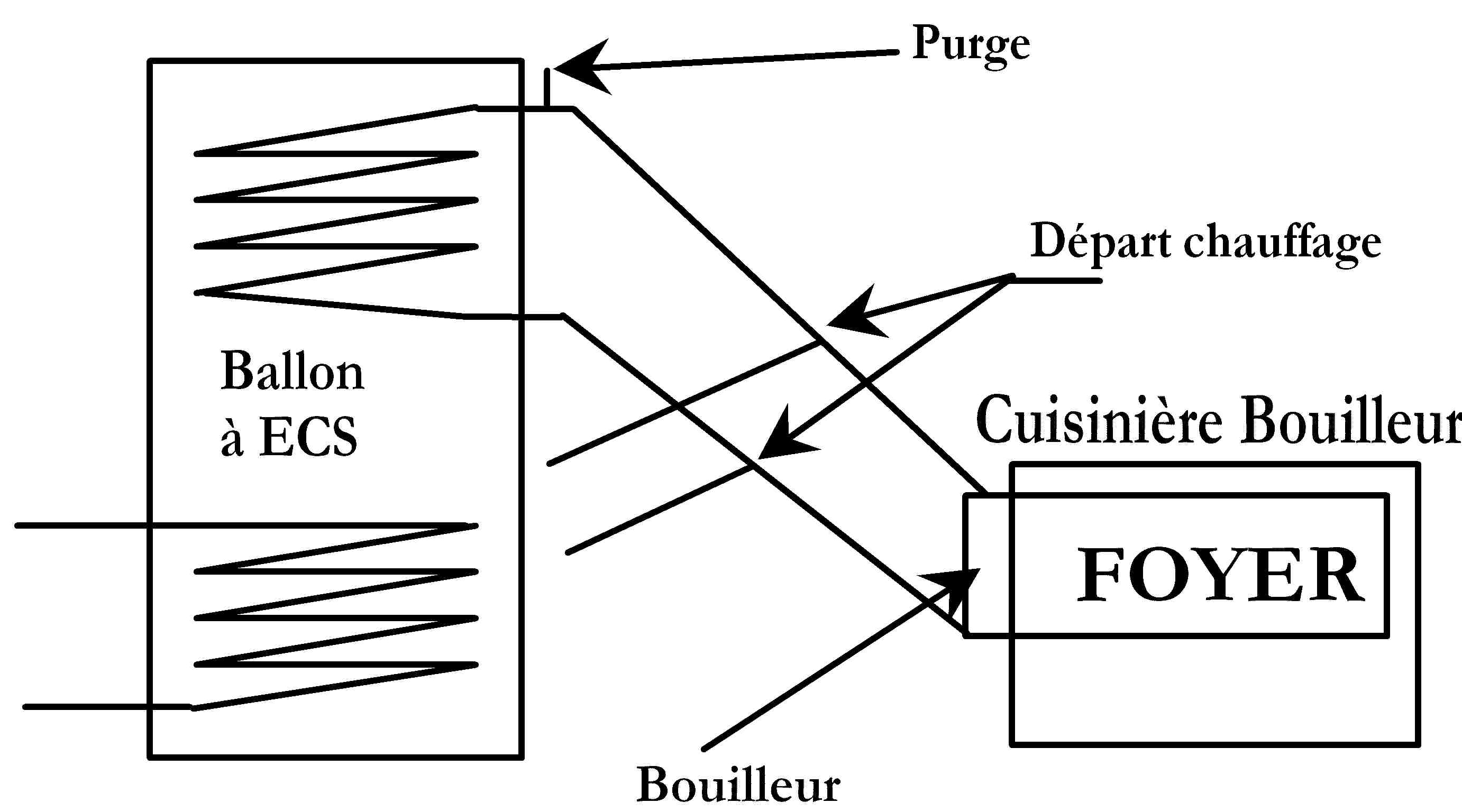

Au vu des questions que cela suscite , je mets un schéma spécifique pour le raccordement de mon bouilleur
![]()
La cuisinière bouilleur est dans la cuisine, le ballon ECS solaire double échangeur est dans la buanderie juste derrière la cuisinière environ 1.5 m de tuyaux acier en 1 pouce. J'ai réglé le minitherm de patrick sur 60°C. Si besoin ECS , tant que la consigne n'est pas atteinte : pas de chauffage, par contre naturellement ça thermosiphone sur le haut du ballon d'ecs s'il est déchargé. Ca ne thermosiphone pas sur le chauffage car j'y ai mis des contre pentes à cet effet. Dès la consigne atteinte le circulateur chauffage se met en marche comme indiqué sur le schéma électrique ci-dessous.
![]()

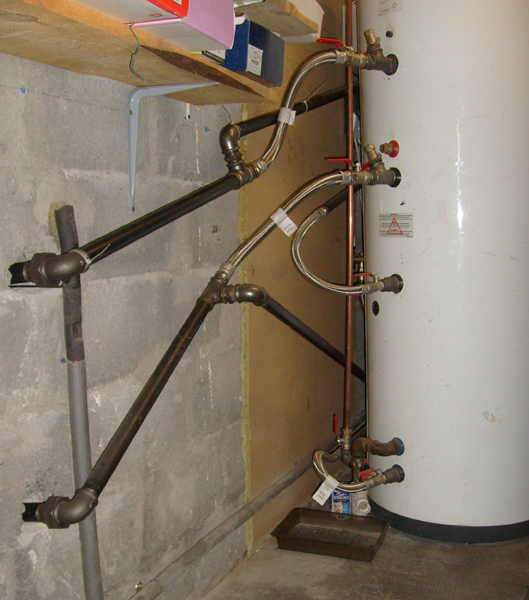

Détail de la connectique, pentes , diamètre tuyaux, etc
longueur 1.5m,
H haut bouilleur haut serpentin: 53 cm
tuyaux 1 pouce acier
Schéma hydraulique général:
![]()

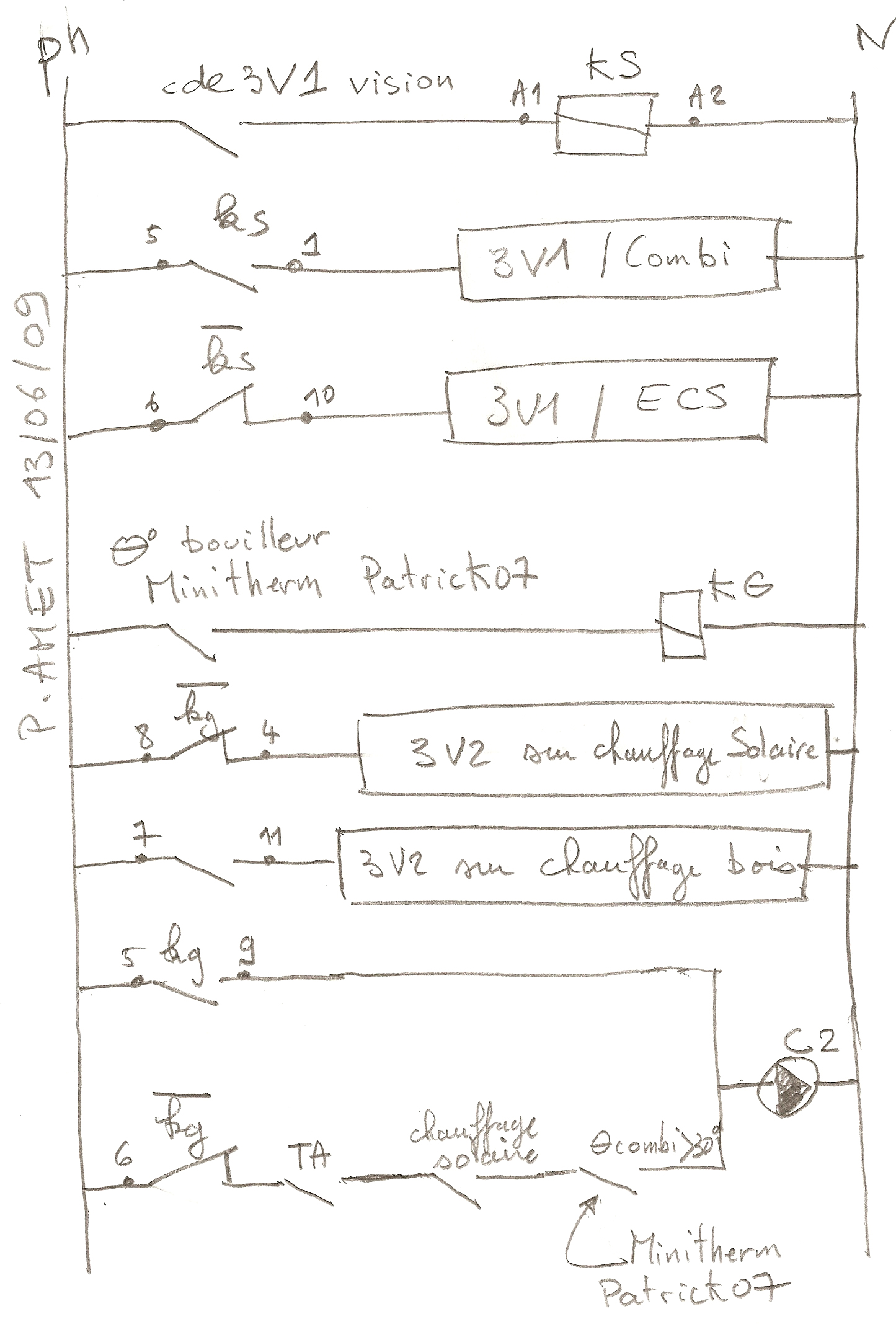

Schéma électrique:
![]()
3 explications
3v1 est mon ancienne vanne siemens increvable , elle est a commande bistable ce qui est sécurisant pour l'installation (je déteste les monostables pas chères retour par ressort qui finnissent tjrs par tomber en panne sans que l'on s'en rende compte tt de suite), j'ai dc besoin de relayer tt ça : KS
priorité chauffage bois : pas d'embrouille ! : KG
le chauffage solaire n'est autorisé que par la dernière ligne
TA = thermostat d'ambiance; chauffage solaire : demande manuelle, temp Combi sup consigne réglable

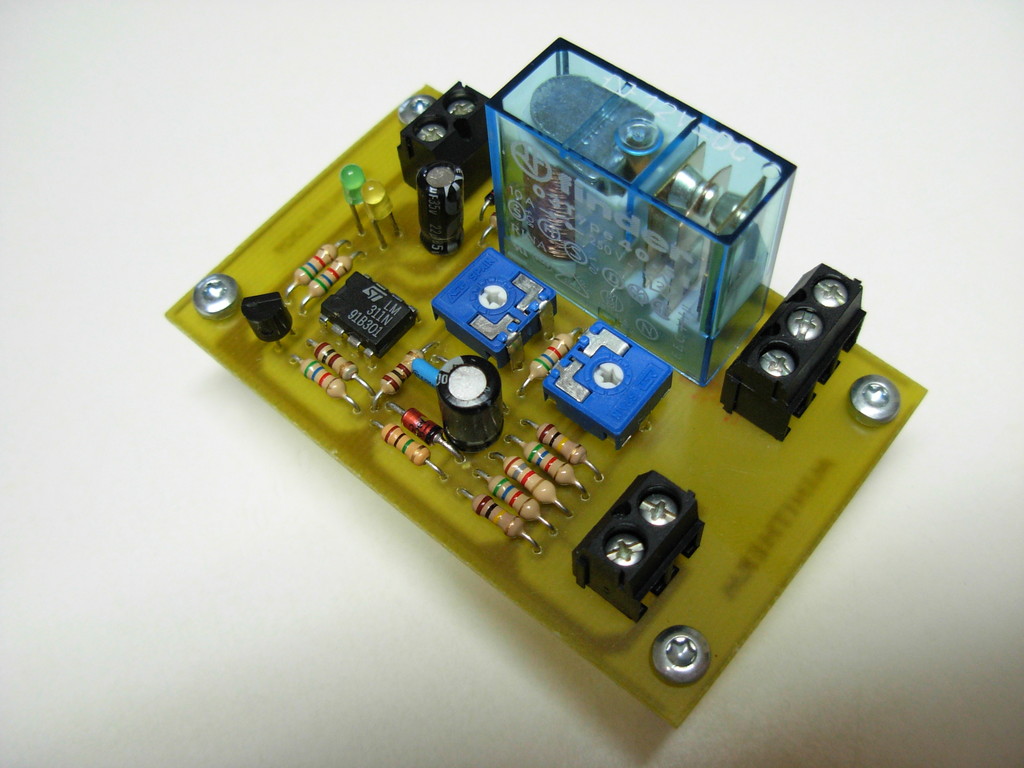

Utilisation de 2 Minitherm de Patrick 07:
MILLE MERCIS PATRICK
![]()
